Как заменить натяжной ролик в ACE Pro для 3D-принтера Anycubic Kobra 3 Combo

2025-03-28 10:55

📘 Руководство по замене узла натяжного ролика ACE Pro

Это руководство поможет вам пошагово заменить натяжной ролик в модуле подачи ACE Pro для 3D-принтера Anycubic Kobra 3 Combo. Оно предназначено для пользователей, у которых возникли проблемы с подачей филамента, а также в случаях износа или повреждения ролика.

Что понадобится:

  • Новый натяжной ролик (оригинальный или совместимый)
  • Набор шестигранных ключей
  • Отвертка
  • Пинцет (по необходимости)

Основные этапы:

  1. Выключите принтер и отсоедините питание. Это необходимо для безопасной работы.
  2. Снимите крышку модуля подачи (ACE Pro).
  3. Открутите винты, фиксирующие натяжной ролик.
  4. Аккуратно извлеките старый ролик и замените его новым.
  5. Соберите всё в обратном порядке.
  6. Проверьте подачу филамента — ролик должен свободно вращаться и надёжно прижимать филамент к приводной шестерне.

Шаг 1: Выключите принтер

Перед заменой выключите принтер и отключите питание, чтобы обеспечить безопасную работу.

Шаг 2: Отключите ACE Pro

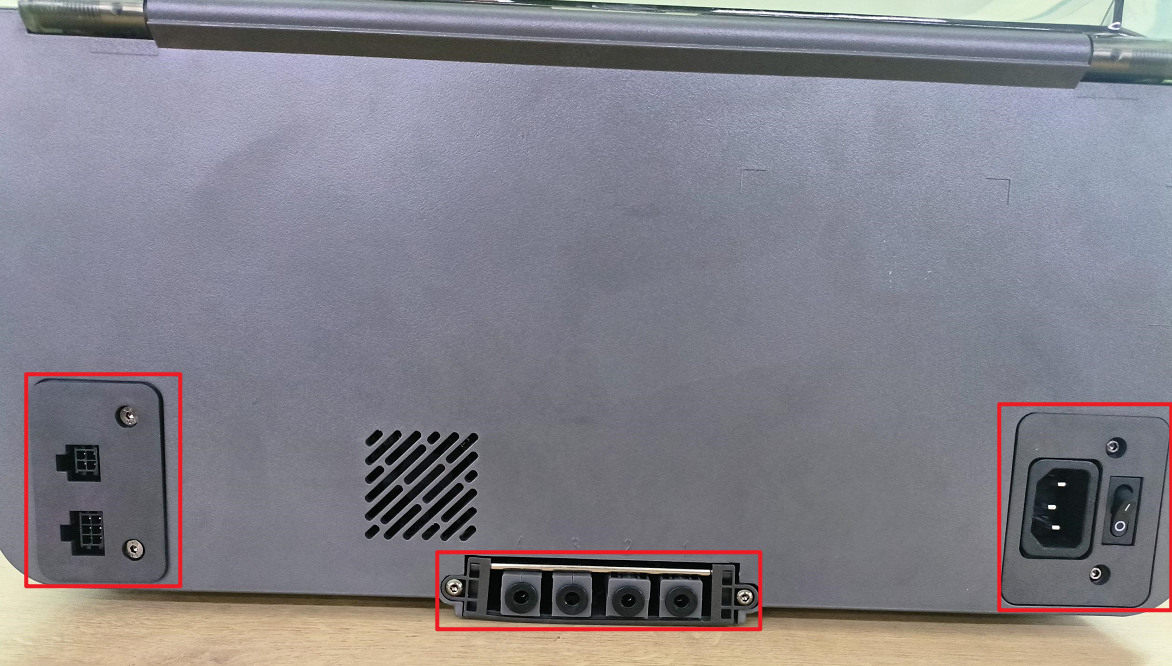

Отключите сигнальный кабель и кабель питания ACE Pro, затем извлеките тефлоновую трубку.

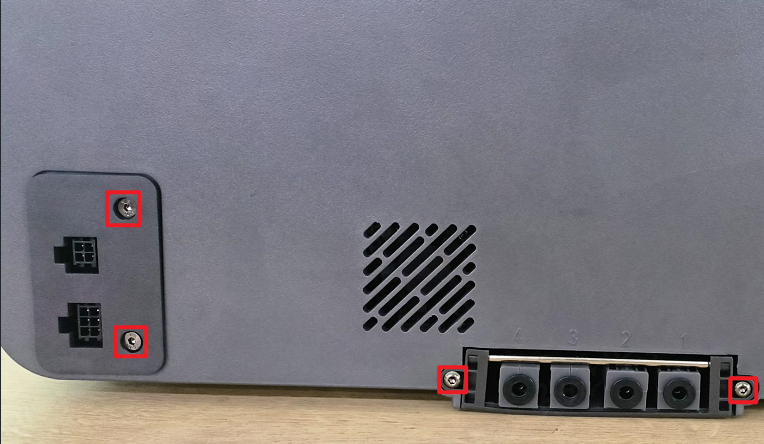

Шаг 3: Разбор корпуса ACE Pro

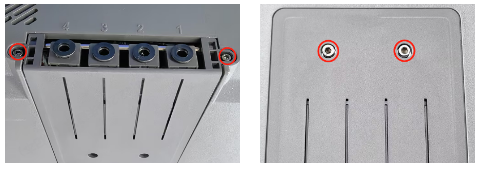

  1. Используйте шестигранный ключ S2.0, чтобы ослабить четыре винта, фиксирующие плату сигнального входа ACE Pro и буферный механизм.

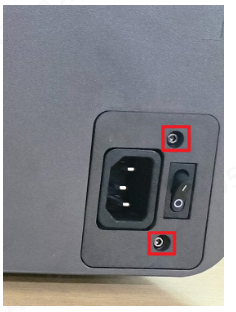

2.Используйте тот же ключ S2.0, чтобы открутить два винта, фиксирующих крышку.

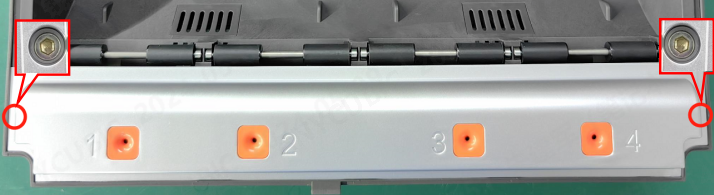

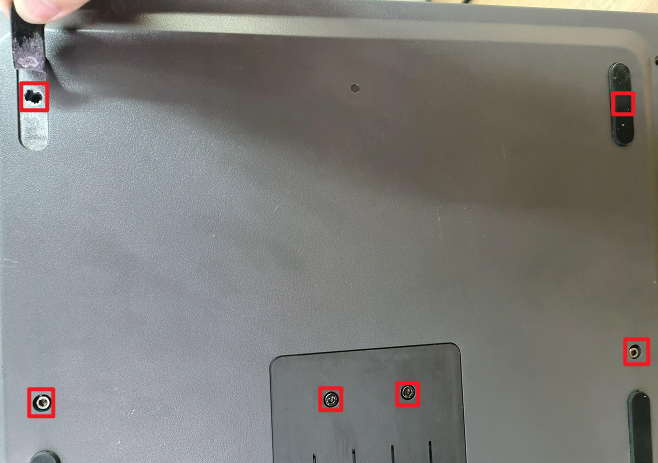

3.Снимите ножки-прокладки (резиновые накладки) и используйте шестигранник S2.5, чтобы открутить шесть винтов, фиксирующих внутреннюю часть корпуса ACE Pro.

Шаг 4: Разъедините внутреннюю часть корпуса ACE Pro

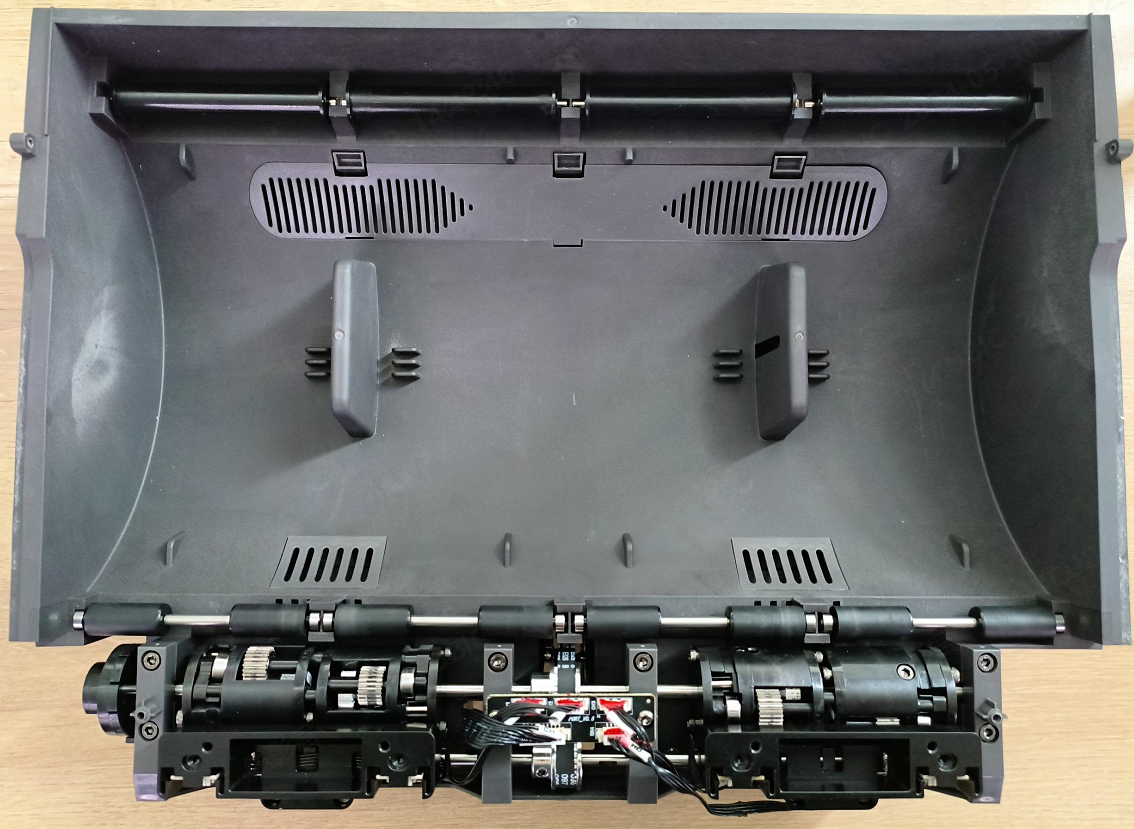

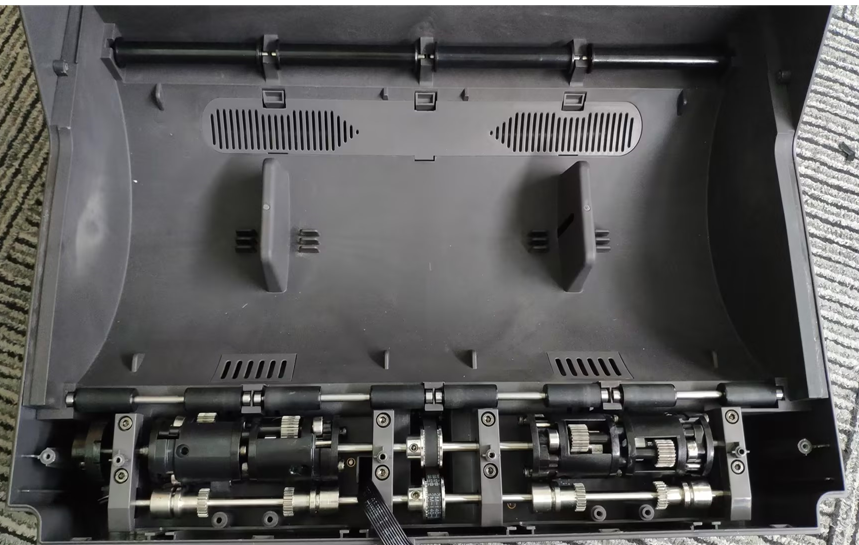

Используйте шестигранник S2.5, чтобы открутить два винта, удерживающих цветную (многоцветную) крышку, затем разделите внутренний и внешний корпус ACE Pro.

Шаг 5: Демонтаж мотора

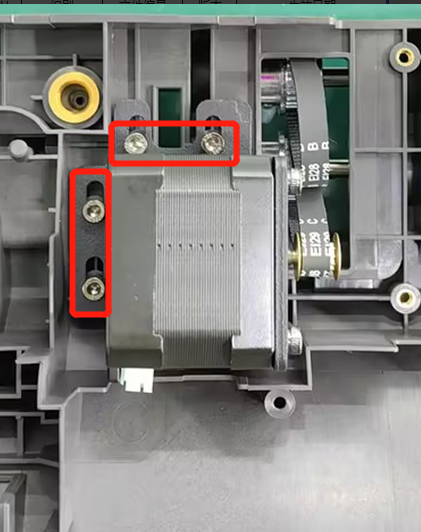

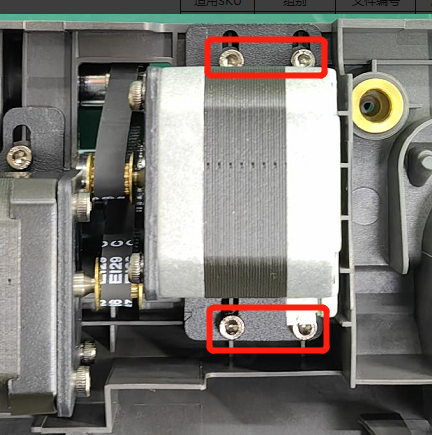

Используйте шестигранник S2.5, чтобы открутить четыре винта, фиксирующих мотор. Отодвиньте мотор наружу и наклоните его, чтобы отсоединить от синхронного ремня.

Шаг 6: Разбор узла подачи

  1. Используйте шестигранник S2.0, чтобы открутить два винта, удерживающих плату обнаружения подачи.

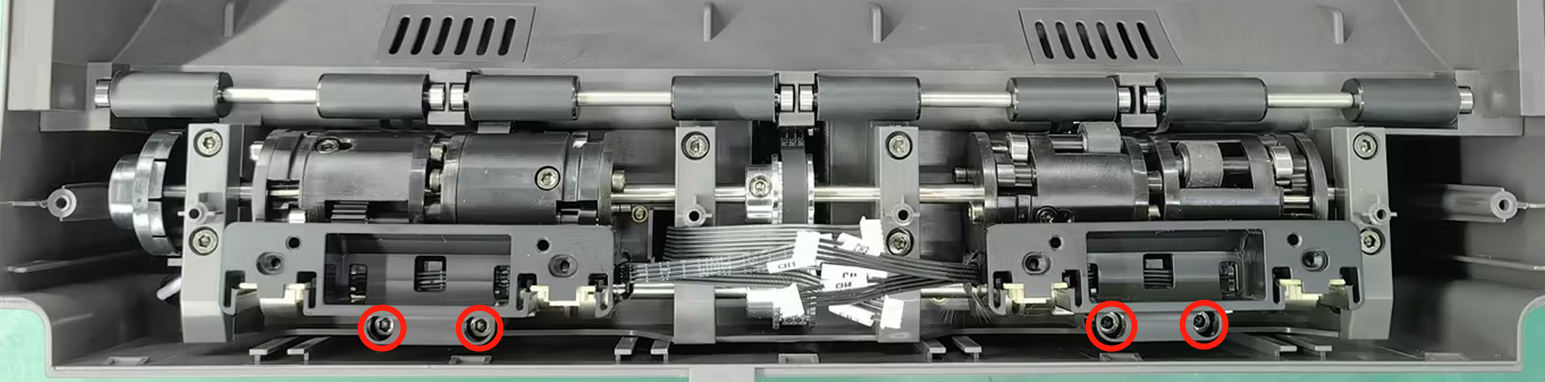

2.Используйте шестигранник S2.5, чтобы открутить четыре винта, фиксирующих сборку канала подачи.

3.Используйте шестигранник S2.5, чтобы открутить восемь винтов, фиксирующих прижимную пластину подшипников.

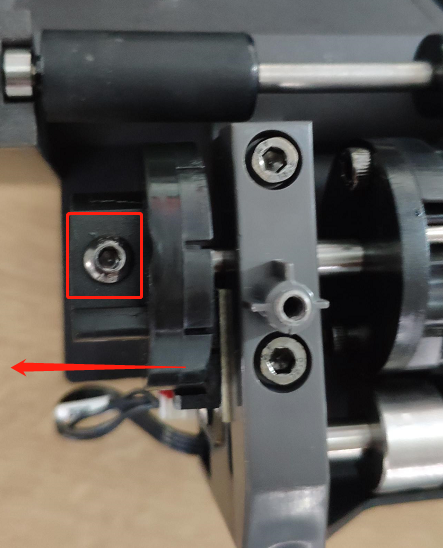

4.Используйте шестигранник S2.0, чтобы открутить винты, фиксирующие регулятор передачи, и снимите его.

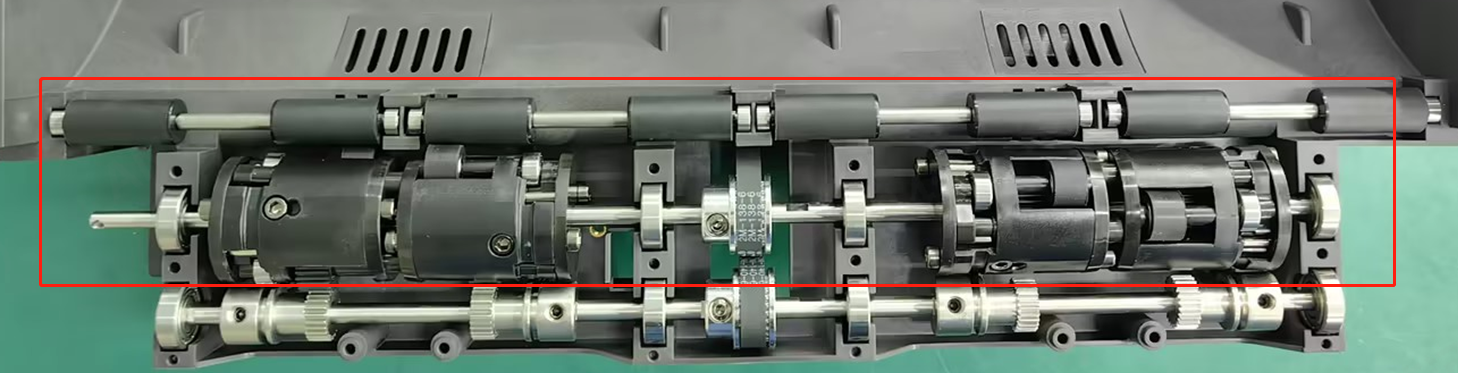

5.Извлеките ведомый ролик (роликовый узел), обращая внимание на подшипники с обеих сторон — они могут выпасть.

Этапы установки:

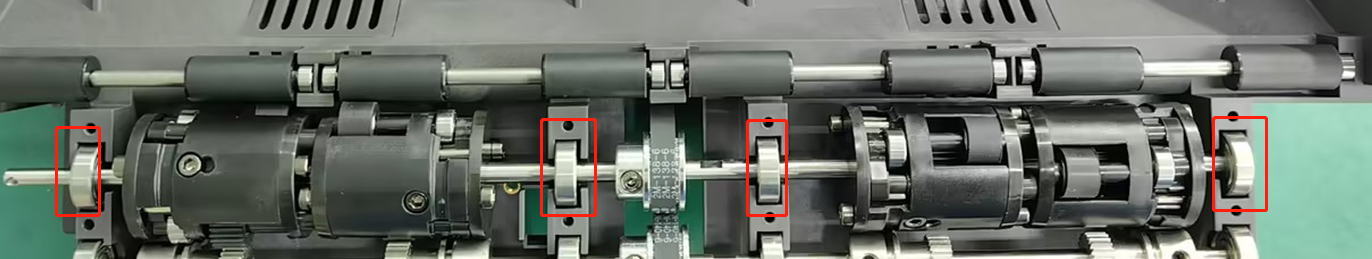

✅ Шаг 1: Установка ведомого ролика

Пропустите синхронный ремень через ведомый ролик так, чтобы все восемь подшипников встали в пазы.

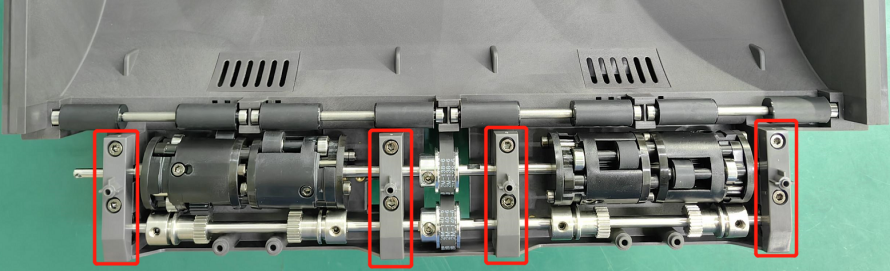

✅ Шаг 2: Установка прижимной пластины подшипников

Используйте шестигранник S2.5, чтобы затянуть восемь винтов, фиксирующих прижимную пластину.

✅ Шаг 3: Установка регулятора передачи

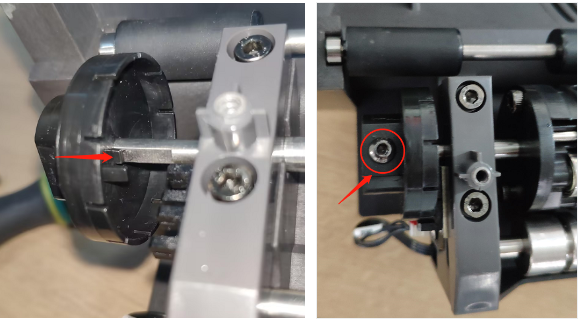

Совместите регулятор с D-образной осью и используйте шестигранник S2.0, чтобы затянуть крепёжные винты.

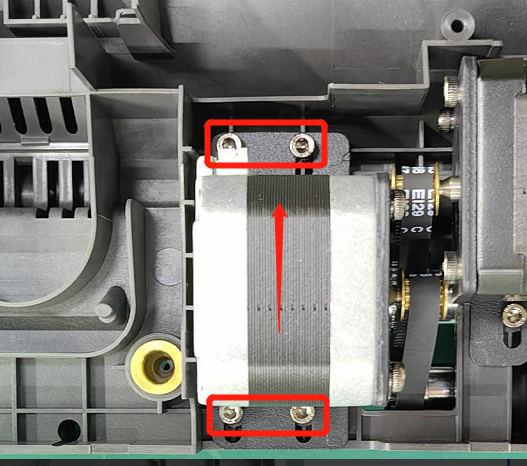

✅ Шаг 4: Установка мотора

Используйте шестигранник S2.5, чтобы предварительно затянуть четыре винта крепления мотора. Одновременно надавите мотор внутрь, чтобы натянуть синхронный ремень. После этого окончательно затяните винты и подключите кабель мотора к разъёму.

✅ Шаг 5: Установка корпуса

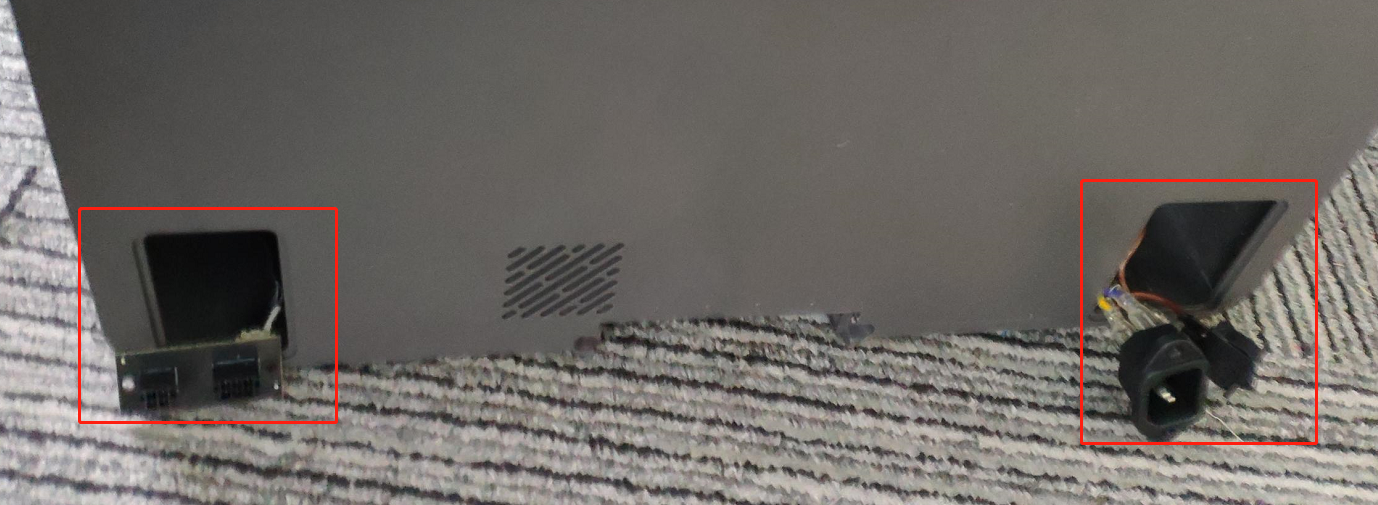

  1. Пропустите разъём питания и сигнальный кабель через внешний корпус и выведите их через отверстие сзади нижней части корпуса.
2.Установите нижнюю часть корпуса.
3.Используйте шестигранник S2.5, чтобы затянуть два винта, удерживающих цветную крышку.

✅ Шаг 6: Установка защитной крышки

  1. Используйте шестигранники S2.0 и S2.5, чтобы затянуть четыре винта, фиксирующих плату сигнального входа ACE Pro и буферный механизм.
2.Используйте S2.0, чтобы затянуть два винта, фиксирующих верхнюю крышку

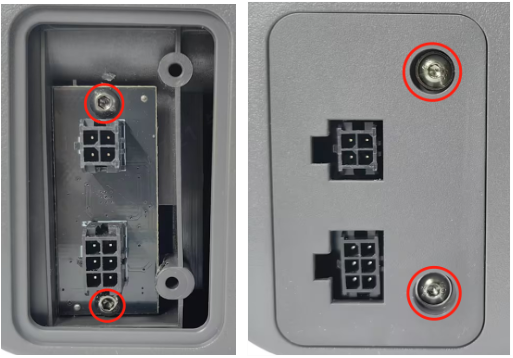

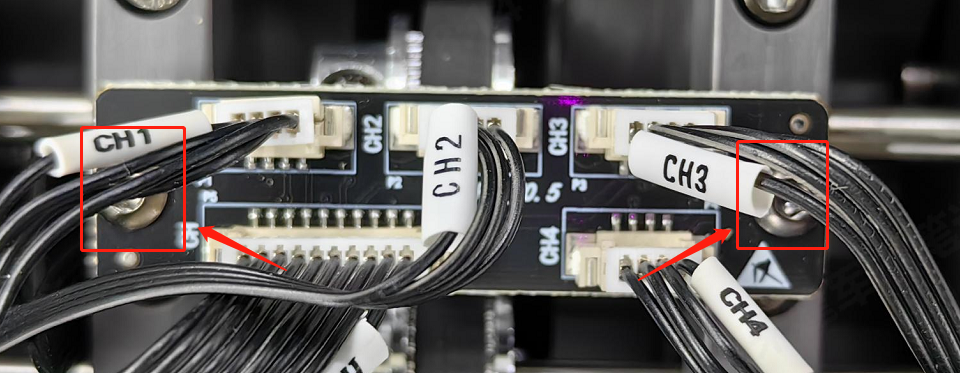

3.Используйте S2.0, чтобы затянуть два винта, фиксирующих сигнальную плату HUB, а затем два винта, фиксирующих крышку платы.
4.Снимите ножки-прокладки и используйте шестигранник S2.5, чтобы затянуть четыре винта, фиксирующих внутренний корпус ACE Pro.
После завершения сборки убедитесь, что все компоненты установлены правильно и надёжно закреплены. Подключите ACE Pro к принтеру, восстановите соединения (питание, сигнальный кабель, тефлоновая трубка) и включите устройство. Проведите тестовую подачу филамента, чтобы убедиться, что ролик работает плавно, без заеданий и обеспечивает стабильную подачу материала.

Если устройство функционирует корректно — замена узла натяжного ролика завершена успешно.
