В модели Anycubic Kobra 2 Max используется плата Trigorilla Spe A V1.0.0, представляющая собой 32-битную систему с мощным процессором и встроенной памятью. В этой статье мы подробно разберем технические характеристики платы, изменения в более поздних ревизиях и возможности её модернизации.

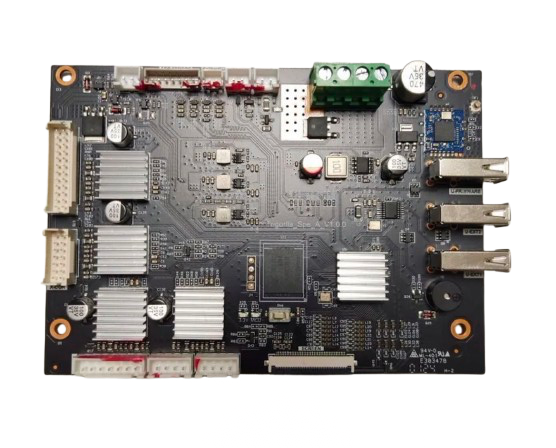

Характеристики платы Trigorilla Spe A V1.0.0
Материнская плата Trigorilla Spe A V1.0.0 использует 32-битный ARM Cortex-A7, работающий на частоте 1,2 ГГц, а также 8 ГБ встроенной памяти, что значительно увеличивает производительность и скорость обработки данных по сравнению с более старыми моделями принтеров.
Другие важные характеристики:
- Драйверы шаговых двигателей: используются TMC2209, которые обеспечивают бесшумную и плавную работу двигателя. Однако драйверы припаяны непосредственно к плате, поэтому их замена без специальных навыков затруднительна.
- Интерфейсы подключения: три порта USB-A (U-EXT1, U-EXT2 и U-FRIMWARE), которые могут использоваться для подключения дополнительных устройств или обновления прошивки.
- Сетевые возможности: встроенный Wi-Fi-модуль Realtek, обеспечивающий беспроводное управление и отправку заданий на печать.
Появление ревизии Trigorilla Spe B V1.0.x
После выхода Anycubic Kobra 2 Max компания Anycubic изменила ревизию материнской платы. Примерно летом 2024 года в продаже начали появляться принтеры с обновленной платой Trigorilla Spe B V1.0.x. Это изменение повлияло на следующие аспекты:
- В новой версии используется микроконтроллер HC32F460 вместо предыдущего ARM Cortex-A7.
- Введена новая прошивка KobraOS, основанная на Klipper, что расширяет возможности кастомизации принтера.
- Обновленный загрузчик, который позволяет загружать модифицированные версии прошивки.
Хотя внешне обе платы выглядят похожими, разница в микроконтроллере делает их несовместимыми по прошивке. Поэтому, перед установкой альтернативной версии прошивки, важно определить ревизию платы.
Как определить ревизию материнской платы?
Если вы владелец Anycubic Kobra 2 Max и хотите обновить прошивку или модифицировать систему, вам нужно определить, какая ревизия платы установлена. Для этого:
- Откройте нижнюю часть корпуса принтера и визуально осмотрите материнскую плату.
- Найдите маркировку платы:
- Trigorilla Spe A V1.0.0 – ранняя версия с ARM Cortex-A7.
- Trigorilla Spe B V1.0.x – более новая версия с чипом HC32F460.
Прошивка и возможности модернизации
Если в вашем принтере установлена Trigorilla Spe B V1.0.x, то у вас есть несколько вариантов обновления:
- Использование официальной прошивки Anycubic KobraOS, которая оптимизирована для работы с Klipper.
- Установка модифицированной версии KobraOS, которая добавляет дополнительные функции, такие как расширенные параметры калибровки, поддержку кастомных скриптов G-code и улучшенное управление охлаждением.
Для владельцев Trigorilla Spe A V1.0.0 ситуация сложнее, так как стандартные обновления прошивки на KobraOS для этой платы не подходят. Если вы хотите перейти на Klipper, потребуется замена материнской платы на версию B или другую совместимую альтернативу.
Преимущества перехода на KobraOS и Klipper
Пользователи, обновившие принтер до KobraOS, отмечают ряд преимуществ:
- Более высокая скорость печати без потери качества за счет оптимизированного планирования движения.
- Гибкость настроек – возможность тонкой регулировки параметров работы принтера через интерфейс.
- Удаленное управление – интеграция с веб-интерфейсами, такими как Mainsail или Fluidd.
Заключение
Материнская плата Anycubic Kobra 2 Max – это мощный компонент, обеспечивающий стабильную работу принтера. Однако изменения в ревизиях Trigorilla Spe A и B привели к несовместимости прошивок, что важно учитывать при обновлении системы. Владельцы новых принтеров с Trigorilla Spe B V1.0.x могут использовать KobraOS и Klipper, а пользователям старых версий для перехода на альтернативные прошивки может потребоваться замена платы.
Если вы хотите улучшить функциональность своего принтера, первым шагом должно стать определение ревизии материнской платы. Это поможет избежать ошибок при обновлении и использовать все возможности устройства по максимуму.
