Руководство по замене LCD экрана Photon Mono M7 Max

2025-12-08 09:31

1. Меры безопасности и подготовка

  1. Полностью выключите принтер кнопкой питания.
  2. Отключите сетевой кабель от принтера.
  3. Убедитесь, что принтер находится на ровной рабочей поверхности.
  4. Подготовьте инструменты:
  • шестигранный ключ S3.0,
  • пластиковая лопатка/карта, присоска
  • чистая безворсовая салфетка.

2. Снятие нижней крышки (или основной сервисной панели)

  1. Переверните принтер аккуратно на бок или вверх дном (в зависимости от удобства).

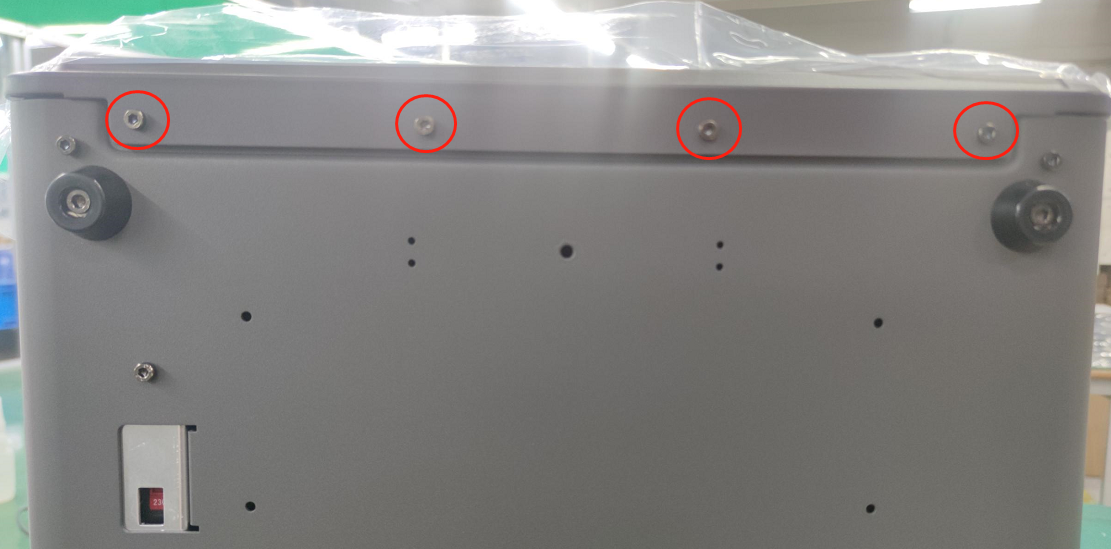

  2. Выкрутите винты, удерживающие нижнюю металлическую крышку.
  3. Снимите крышку и отложите её.
  4. Найдите основной кабель дисплея (FPC-шлейф), который идёт от LCD экрана к плате управления.

3. Отключение LCD-шлейфа

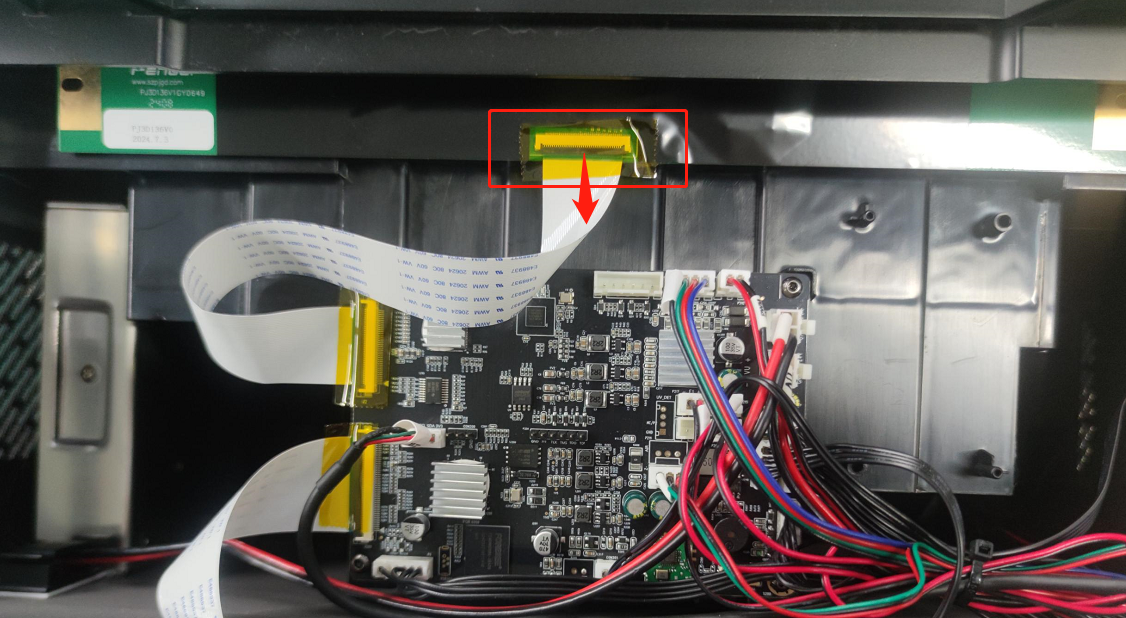

  1. Найдите разъём FPC на материнской плате.
  2. Осторожно откройте защёлку разъёма (обычно сдвигом вверх или на себя).
  3. Аккуратно выньте шлейф LCD из разъёма.
  4. Осмотрите шлейф на предмет повреждений (при необходимости замены).

4. Демонтаж старого LCD-экрана

  1. Переверните принтер обратно в нормальное положение.
  2. Снимите ванну (резервуар) для смолы.
  3. Снимите защитное стекло (если конструкция модели предусматривает его как отдельный элемент).

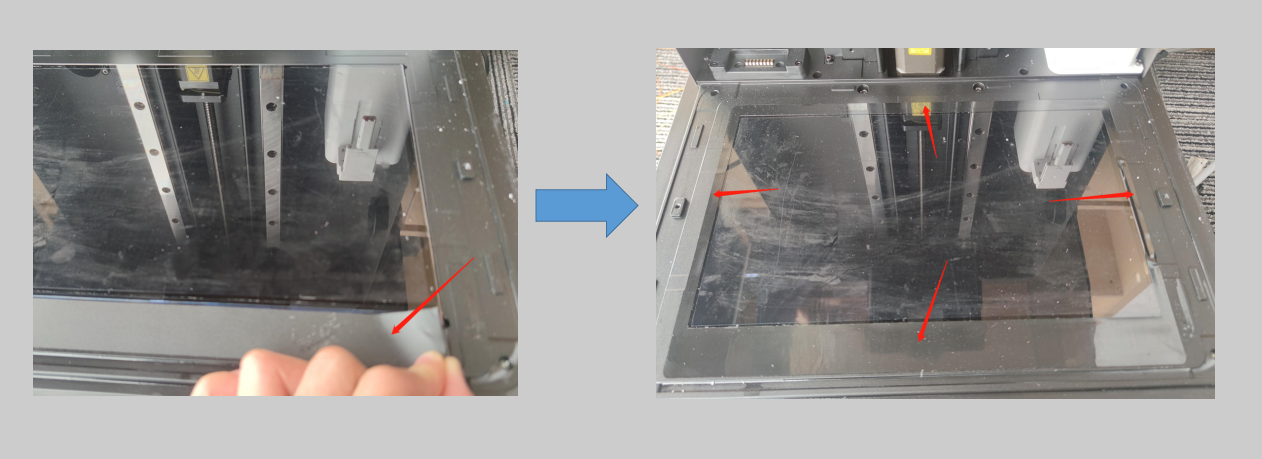

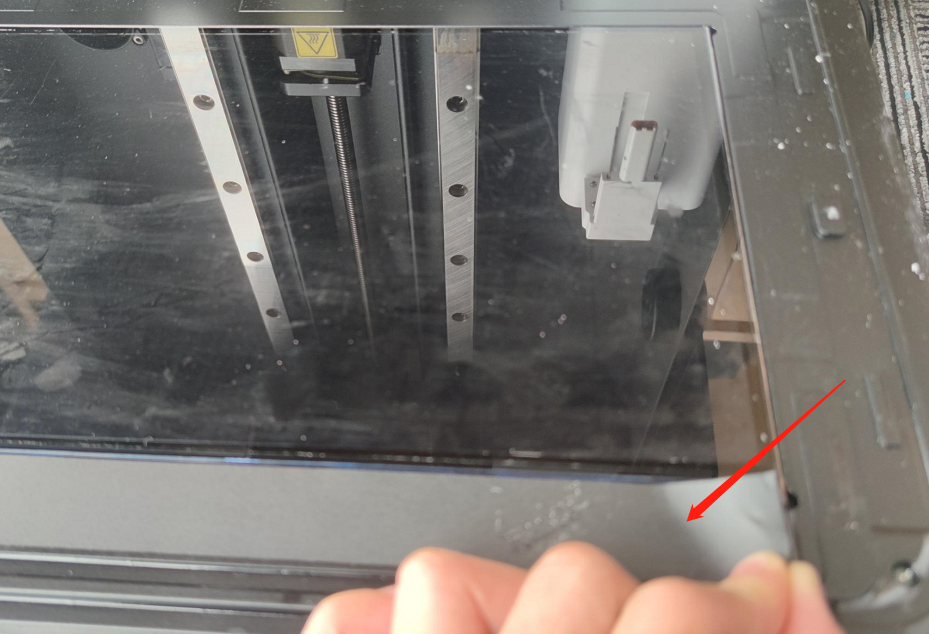

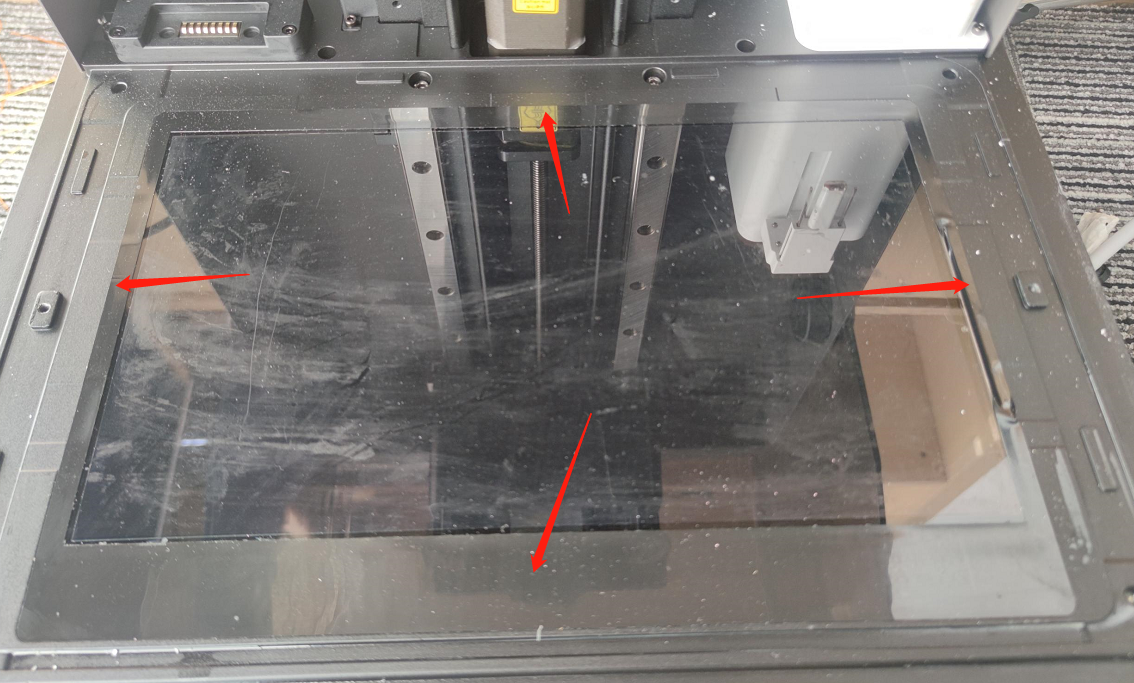

  4. По периметру LCD-экрана установлена лента — аккуратно удалите её.

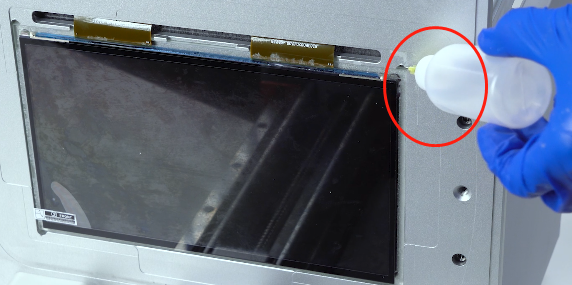

  5. Экран может быть зафиксирован двухсторонней клейкой рамкой. Подденьте экран пластиковой картой или лопаткой, не нажимая на активную поверхность. При необходимости можно нанести обезжиривающее средство на шов экрана и оставить на две минуты, а затем повторить попытку.
  6. Поднимите экран строго вертикально, избегая изгиба.

5. Подготовка места под новый LCD-экран

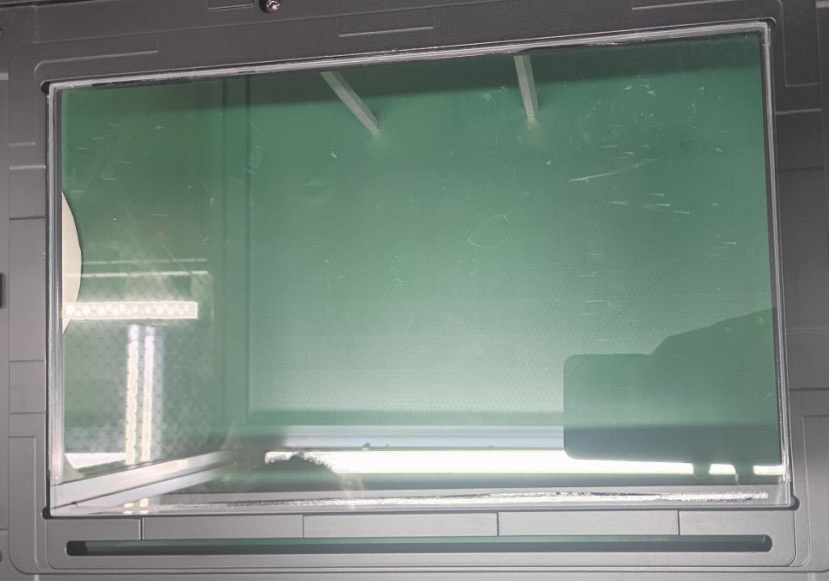

  1. Убедитесь, что посадочная поверхность полностью очищена от остатков старого клея или ленты.
  2. Протрите поверхность безворсовой салфеткой.
  3. Убедитесь, что нет пыли, смолы или других загрязнений.

6. Установка нового LCD-экрана

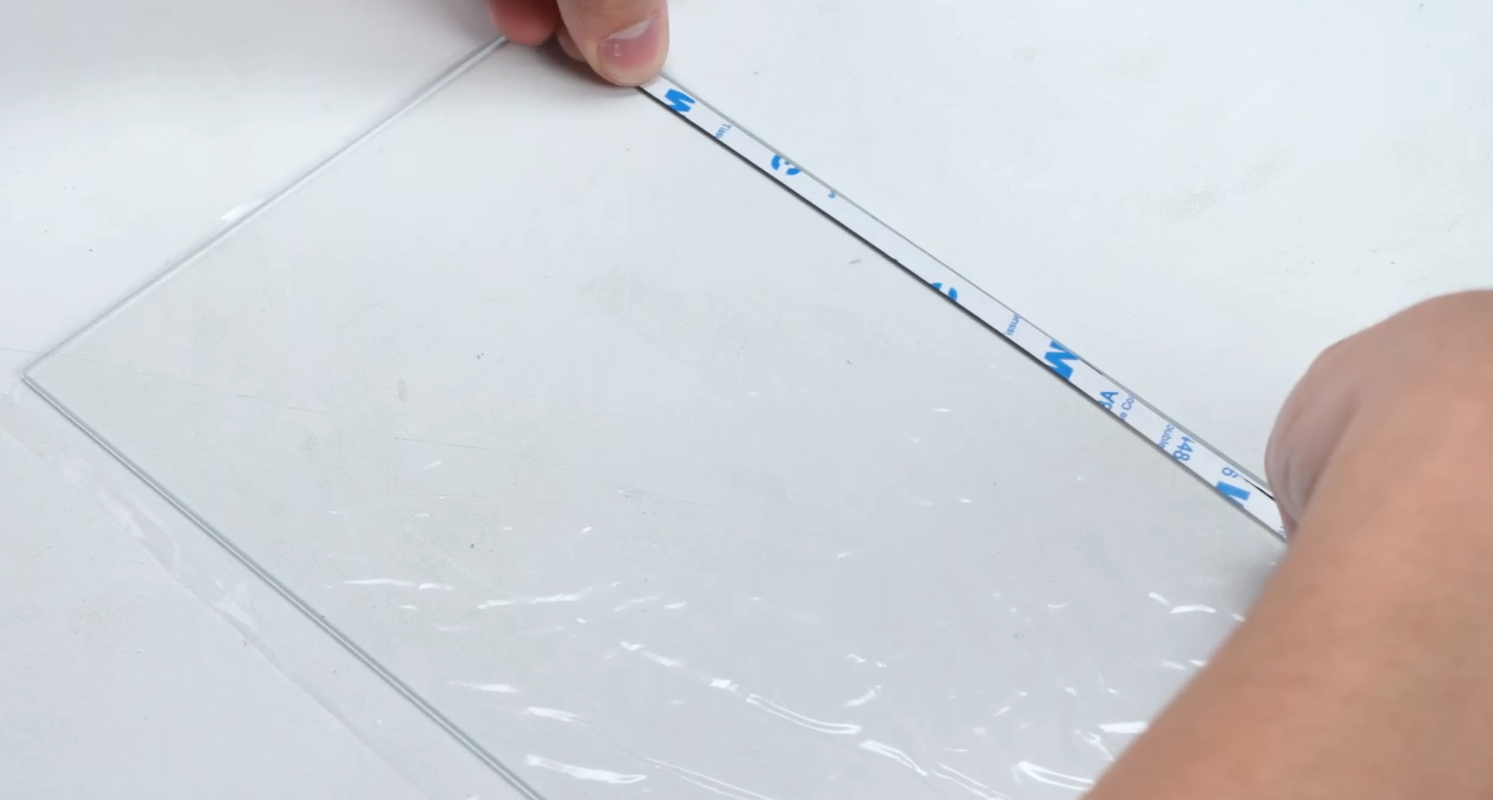

  1. Приклейте двусторонний скотч по краям верхней опорной пластины и оторвите верхний слой двустороннего скотча.

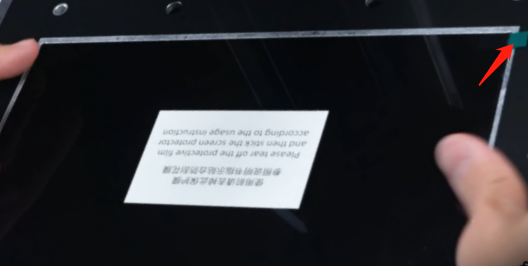

  2. Снимите защитную плёнку с обеих сторон закалённого стекла, прижмите края и установите его.
  3. Установите экран в посадочное окно, совместив края с рамкой корпуса.
  4. Убедитесь, что дисплей лежит ровно и без перекоса — это критично для равномерного экспонирования.
  5. При необходимости наклейте новую светозащитную ленту по периметру дисплея, обеспечив плотность прилегания.
  6. Вставьте FPC-шлейф в разъём материнской платы до упора.
  7. Зафиксируйте защёлку разъёма.

7. Финальная сборка

  1. Установите нижнюю крышку корпуса на место.
  2. Закрутите все винты.
  3. Установите ванну для смолы и защитное стекло (если оно снимается).

8. Проверка работоспособности

  1. Подключите питание.
  2. Включите принтер.
  3. Откройте меню «Exposure Test» и выполните тест подсветки.
  4. Убедитесь, что:
  • изображение выводится равномерно,
  • нет чёрных зон,
  • нет мерцаний или полос,
  • уровень яркости достаточный.
Если всё в норме — выполните тестовую печать.
