Kobra 3 Combo – Замена платы обнаружения обрыва материала

Руководство по замене платы обнаружения обрыва материала Kobra 3 Combo

1. Инструменты:

  • Шестигранный ключ S1.5
  • Шестигранный ключ S2.0
  • Шестигранный ключ S2.5
  • Пинцет

2. Этапы разборки:

Шаг 1: Выключите принтер
Перед разборкой, пожалуйста, выключите принтер и отключите питание для обеспечения безопасной работы.
Шаг 2: Снимите печатающую головку

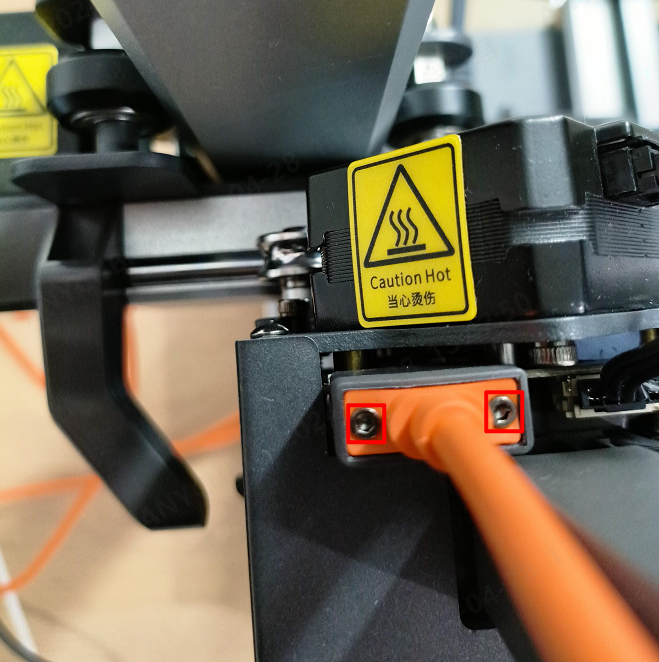

1.Используйте шестигранный ключ S1.5, чтобы удалить два винта, фиксирующих кабель печатающей головки.

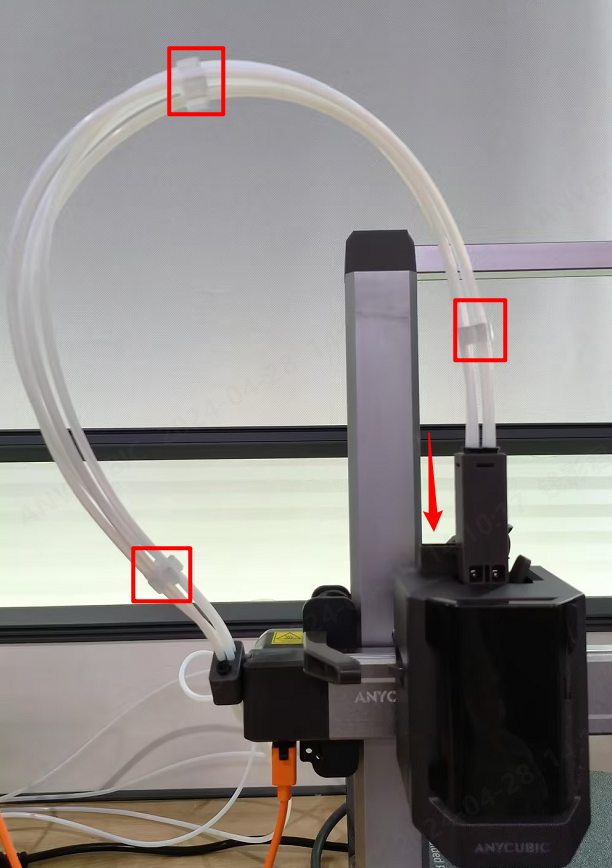

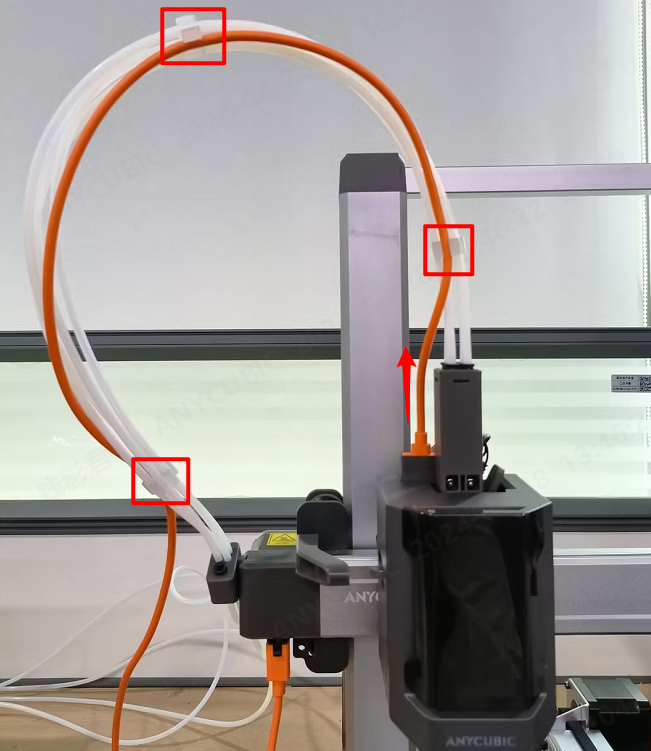

2.Снимите тефлоновую трубку, отсоедините кабель печатающей головки и извлеките кабель печатающей головки из зажима.

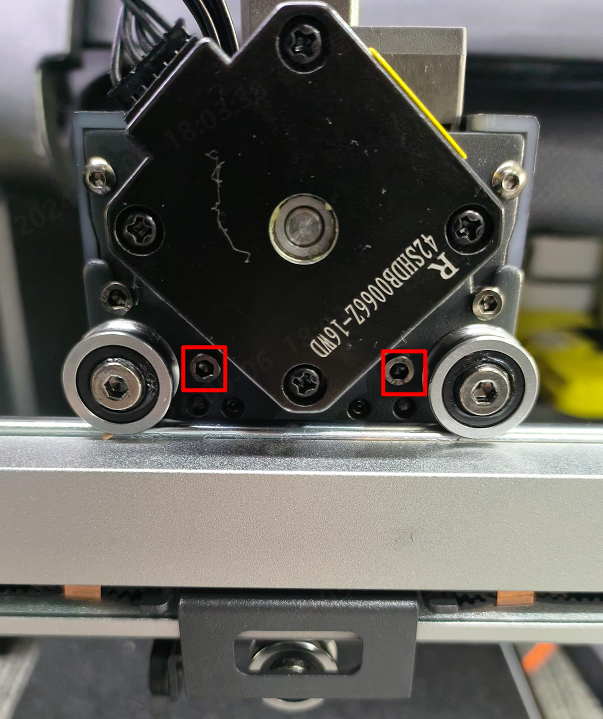

3.Используйте шестигранный ключ S2.5, чтобы удалить два винта, фиксирующих печатающую головку.

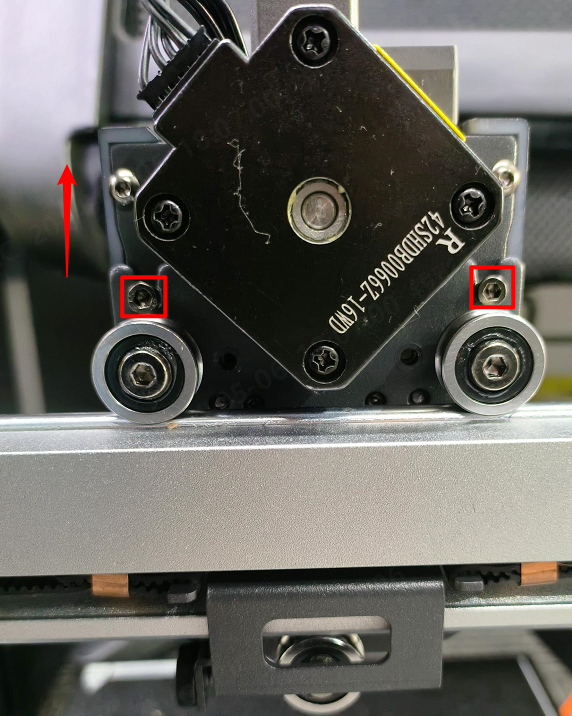

4.Затем используйте шестигранный ключ S2.5, чтобы ослабить оставшиеся два винта, поднимите печатающую головку вверх и снимите её.
Шаг 3: Разберите корпус печатающей головки

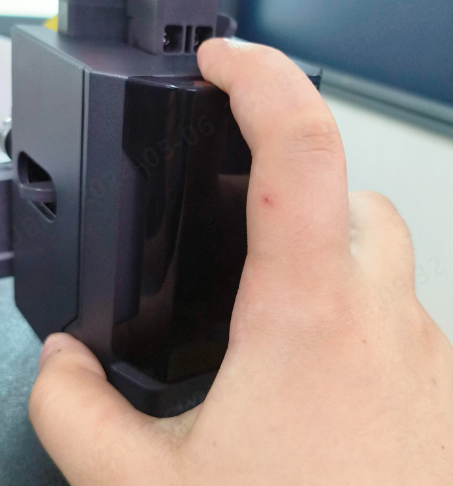

1.Снимите корпус печатающей головки согласно изображению ниже.

Примечание: Корпус печатающей головки не закреплён винтами и может быть снят напрямую.

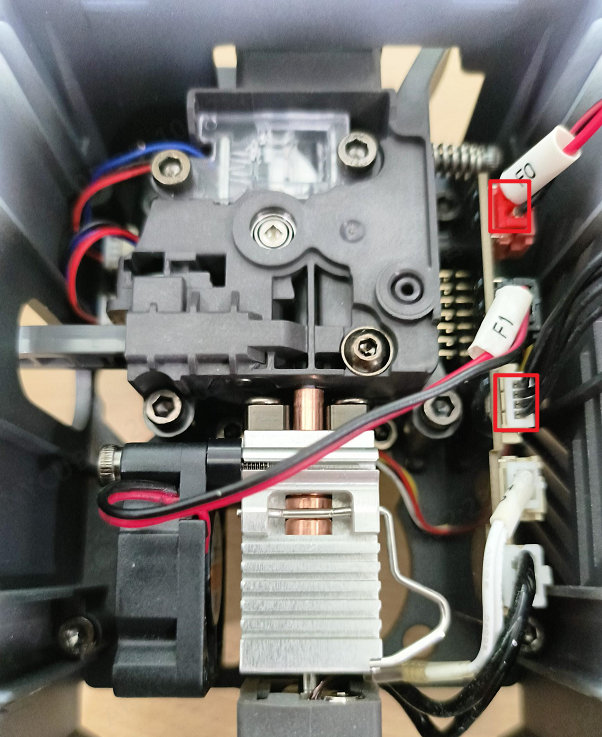

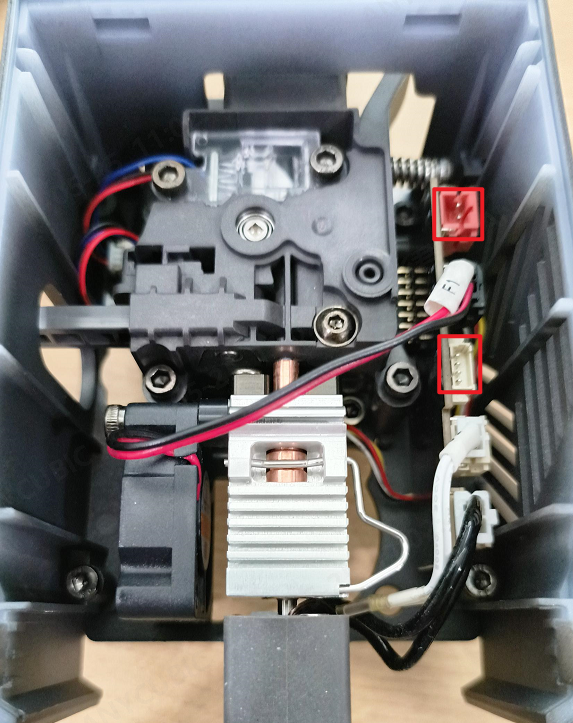

2.Отключите кабель вентилятора охлаждения модели (красный провод) и кабель сигнальной лампы (чёрный провод).

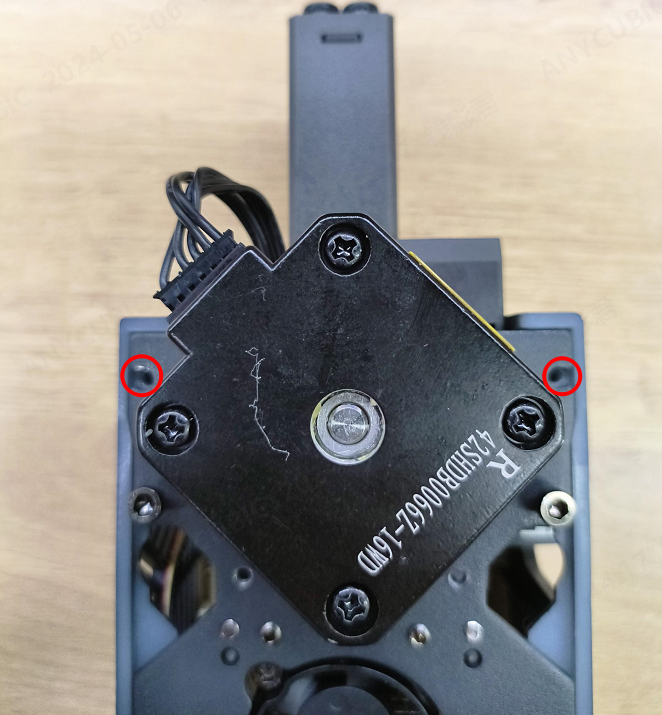

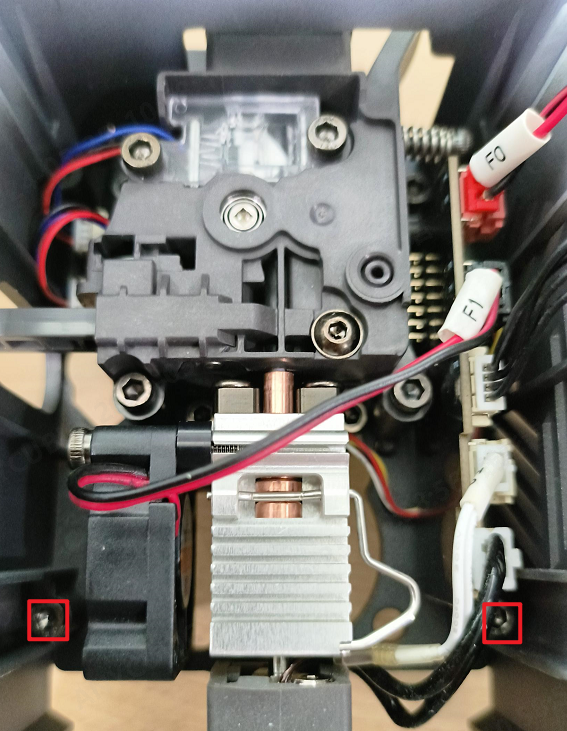

3.Используйте шестигранный ключ S2.5, чтобы удалить два винта, фиксирующих корпус печатающей головки.

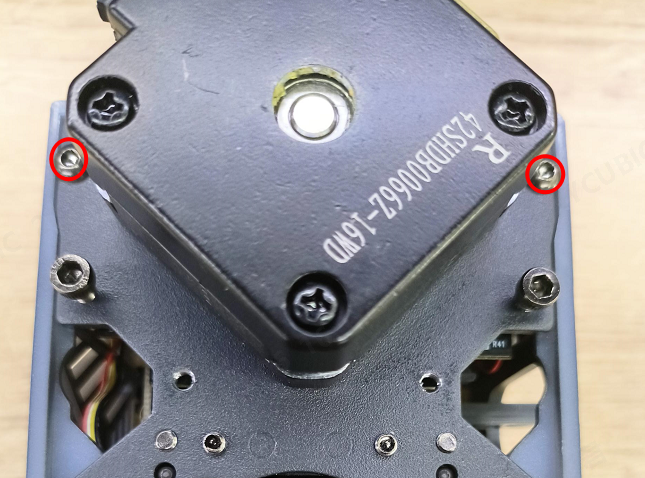

4.Затем используйте шестигранный ключ S2.0, чтобы удалить два винта, фиксирующих кожух, и снимите корпус.

Шаг 4: Разборка платы обнаружения обрыва материала

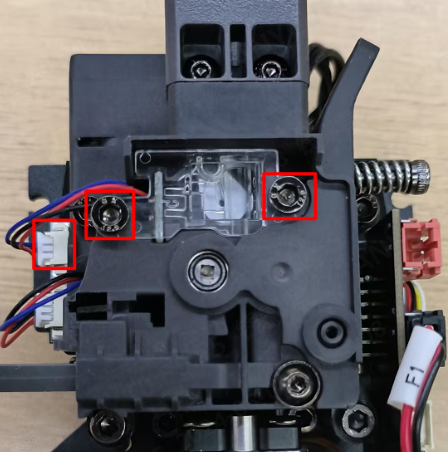

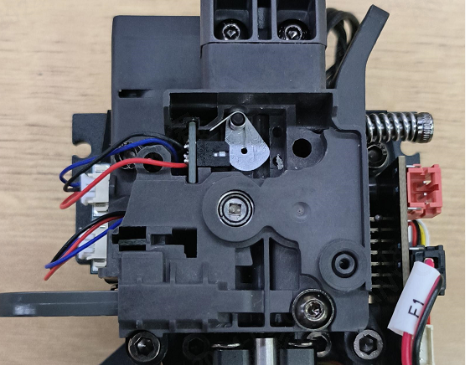

1.Отключите кабель платы обнаружения обрыва материала. Используйте шестигранный ключ S2.5, чтобы выкрутить два винта, фиксирующих кожух, и снимите кожух.

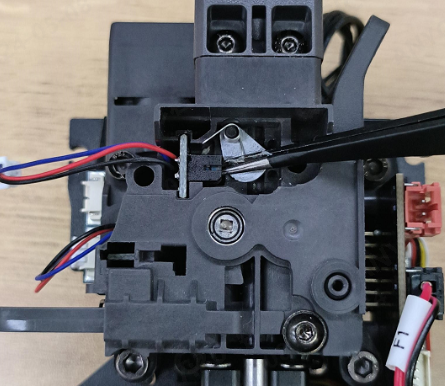

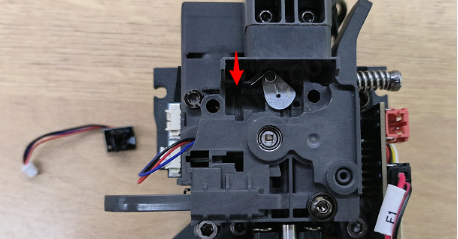

2.С помощью пинцета вытолкните повреждённую плату обнаружения обрыва материала.
Примечание: Не прикасайтесь к пружине, чтобы избежать её случайного выскакивания. Если пружина выскочит, её необходимо установить обратно с помощью пинцета.

3. Этапы установки:

Шаг 1: Установка платы обнаружения обрыва материала
1.Установите новую плату обнаружения обрыва материала на экструдер и нажмите вниз.
2.Подключите кабель платы обнаружения обрыва материала.

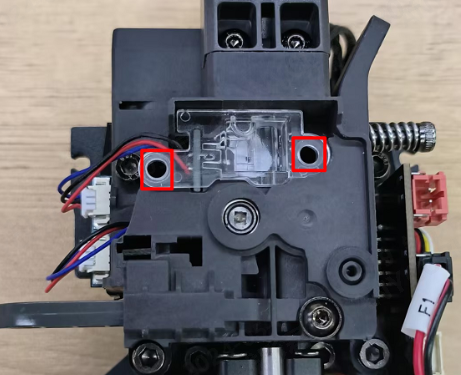

3.Установите кожух и используйте шестигранный ключ S2.5, чтобы затянуть два винта, фиксирующих кожух.
Шаг 2: Установите корпус печатающей головки
1.Используйте шестигранный ключ S2.5, чтобы затянуть два винта, фиксирующих корпус печатающей головки.
2.Используйте шестигранный ключ S2.0, чтобы затянуть два винта, фиксирующих кожух.
3.Подключите кабель вентилятора охлаждения модели и сигнальный кабель обратно к соответствующим портам на адаптерной плате, затем установите корпус печатающей головки.
Шаг 3: Установите печатающую голову

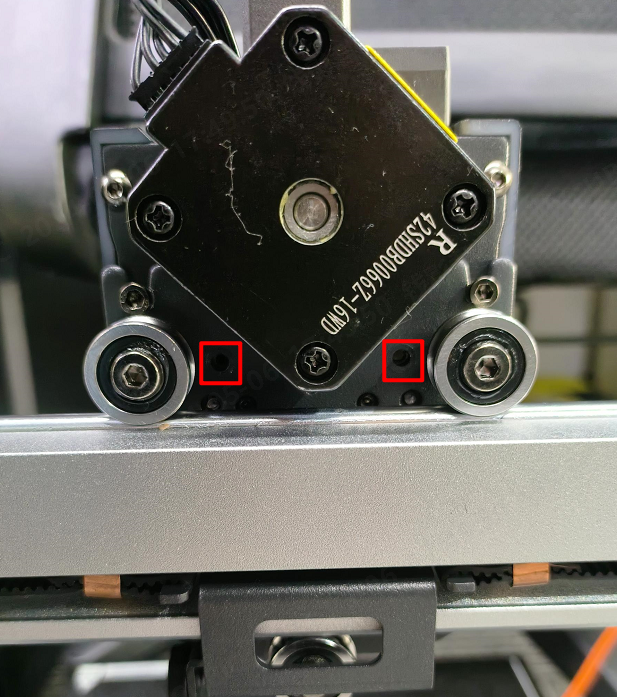

1.Установите печатающую головку на кронштейн и совместите её с отверстиями для винтов, затем затяните два винта с помощью шестигранного ключа S2.5.
2.Используйте шестигранный ключ S2.5, чтобы затянуть оставшиеся винты, фиксирующие печатающую головку.
3.Установите тефлоновую трубку, зафиксируйте кабель печатающей головки в зажиме, затем подключите кабель печатающей головки обратно в разъём.

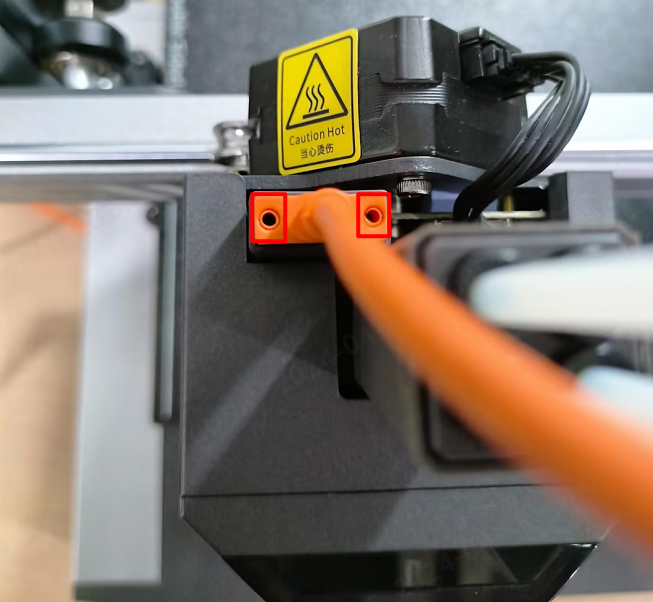

4.Используйте шестигранный ключ S1.5, чтобы затянуть два винта, фиксирующих кабель печатающей головки.
