Почему появляется эта ошибка:
Причина: в экструдере обнаружен неизвестный филамент, что приводит к срабатыванию модуля отсечения филамента экструдера.
Руководство по устранению неисправности
Инструменты:
Шестигранный ключ S2.0 (2 мм).
Шаги по устранению проблемы:
Шаг 1: Настройте информацию о лотке (tray)
Пожалуйста, правильно укажите позицию лотка, цвет и тип расходного материала (филамента).
Причина: в экструдере обнаружен неизвестный филамент, что приводит к срабатыванию модуля отсечения филамента экструдера.
Руководство по устранению неисправности
- Если принтер подключён к ACE Pro, этот код ошибки появляется при возникновении неисправности в системе.
- Если принтер не подключён к ACE Pro (то есть используется одноцветная печать), этот код ошибки не должен появляться.
Инструменты:
Шестигранный ключ S2.0 (2 мм).
Шаги по устранению проблемы:
Шаг 1: Настройте информацию о лотке (tray)
Пожалуйста, правильно укажите позицию лотка, цвет и тип расходного материала (филамента).
Если печать не удаётся восстановить, пожалуйста, выполните шаг 2 для дальнейшего устранения неисправности.
Шаг 2: Проверьте модуль обнаружения обрыва филамента
Возможно, филамент сломался внутри экструдера, из-за чего сработал модуль обнаружения обрыва филамента. В этом случае его необходимо очистить вручную.

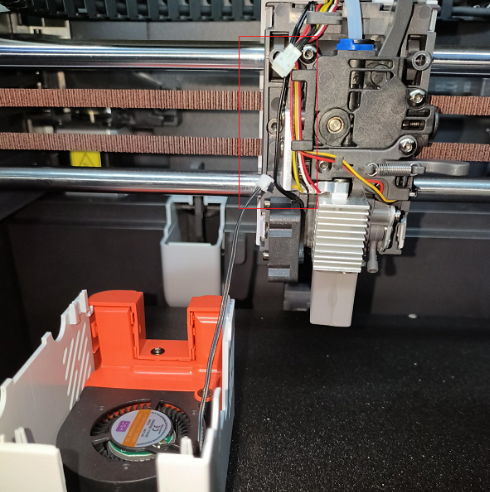

1. Снимите переднюю крышку печатающей головки и отсоедините разъём вентилятора.
Возможно, филамент сломался внутри экструдера, из-за чего сработал модуль обнаружения обрыва филамента. В этом случае его необходимо очистить вручную.
1. Снимите переднюю крышку печатающей головки и отсоедините разъём вентилятора.
2. Снимите синюю защёлку, нажмите на чёрную прижимную кнопку (фиксатор) и потяните подающую трубку вверх, чтобы извлечь её.
3. Извлеките жгут проводов экструдера из фиксирующего зажима.
4. Потяните вверх защёлку, фиксирующую быстросъёмный хотэнд, отсоедините кабель быстросъёмного хотэнда, затем извлеките хотэнд.

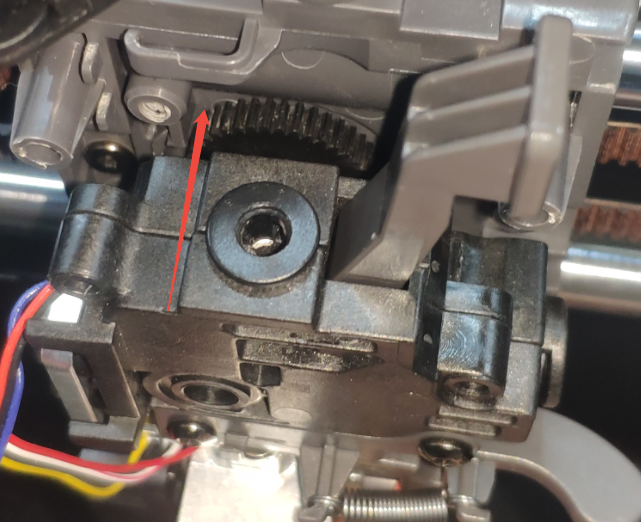

5. Используя шестигранный ключ S2.0 (2 мм), открутите крепёжные винты модуля экструдера и снимите модуль экструдера.
6. С помощью шестигранного ключа S2.0 (2 мм) открутите крепёжные винты модуля тензодатчика (strain gauge).

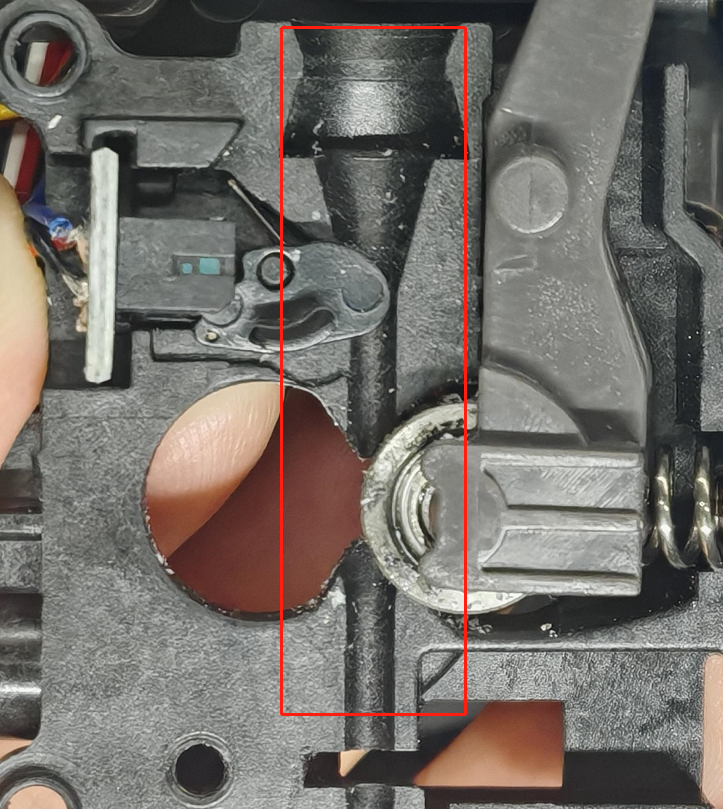

7. Снимите переднюю крышку экструдера и проверьте, нет ли филамента или посторонних предметов в канале подачи материала.
Совет: Снимайте переднюю крышку экструдера аккуратно, чтобы внутренняя качающаяся пластина и натяжная пружина не выпали.
СБОРКА
После проверки, что канал экструдера не засорён, необходимо установить экструдер обратно.
Шаг 1: Установка экструдера
1. Установите торсионную пружину в заднюю крышку экструдера, как показано на рисунке 1.
2. Совместите маленькое отверстие качающейся пластины с торсионной пружиной и установите её на место, как показано на рисунке 2.
После проверки, что канал экструдера не засорён, необходимо установить экструдер обратно.
Шаг 1: Установка экструдера
1. Установите торсионную пружину в заднюю крышку экструдера, как показано на рисунке 1.
2. Совместите маленькое отверстие качающейся пластины с торсионной пружиной и установите её на место, как показано на рисунке 2.
3. Установите пластину датчика обрыва филамента в середину качающейся пластины, как показано на рисунке 3.
4. Закройте крышку экструдера и задний корпус, как показано на рисунке 4.
Шаг 2: Установка сборки экструдера
1. С помощью шестигранного ключа S2.0 (2 мм) затяните крепёжные винты модуля тензодатчика (strain gauge).
1. С помощью шестигранного ключа S2.0 (2 мм) затяните крепёжные винты модуля тензодатчика (strain gauge).
2. Установите сборку экструдера на печатающую головку.
3. С помощью шестигранного ключа S2.0 (2 мм) затяните крепёжные винты сборки экструдера.
Шаг 3: Установка быстросъёмного хотэнда
Вставьте хотэнд в радиатор (heat sink) до упора, следя за тем, чтобы ступенька термобарьера (throat) была заподлицо с радиатором.
Вставьте хотэнд в радиатор (heat sink) до упора, следя за тем, чтобы ступенька термобарьера (throat) была заподлицо с радиатором.
Шаг 4: Установка корпуса печатающей головки
1. Подключите кабель хотэнда обратно к плате печатающей головки, затем подключите вентилятор охлаждения модели и удлинительный кабель, после чего аккуратно уложите провода.
1. Подключите кабель хотэнда обратно к плате печатающей головки, затем подключите вентилятор охлаждения модели и удлинительный кабель, после чего аккуратно уложите провода.
2. В конце защёлкните корпус печатающей головки на печатающей головке.
Примечание 1: При снятии хотэнда печатающей головки убедитесь при повторной установке, что он установлен правильно и до конца. (Если хотэнд установлен неправильно, сопло может поцарапать нагревательный стол).
Примечание 2: Не подключайте кабель хотэнда так, как показано на левом изображении. Подключайте кабель как показано на правом изображении. (Если кабель хотэнда подключён неправильно или не до конца, хотэнд может не нагреваться).
