Смещение слоёв — одна из распространённых проблем при 3D-печати, которая может привести к браку модели и потере времени. Если вы столкнулись с этой неисправностью на принтере Anycubic Kobra 2 Max, не спешите расстраиваться — в большинстве случаев её можно быстро устранить. В этом руководстве мы расскажем о простых шагах, которые помогут вам выявить и устранить причины смещения слоёв, чтобы восстановить стабильную и качественную печать.

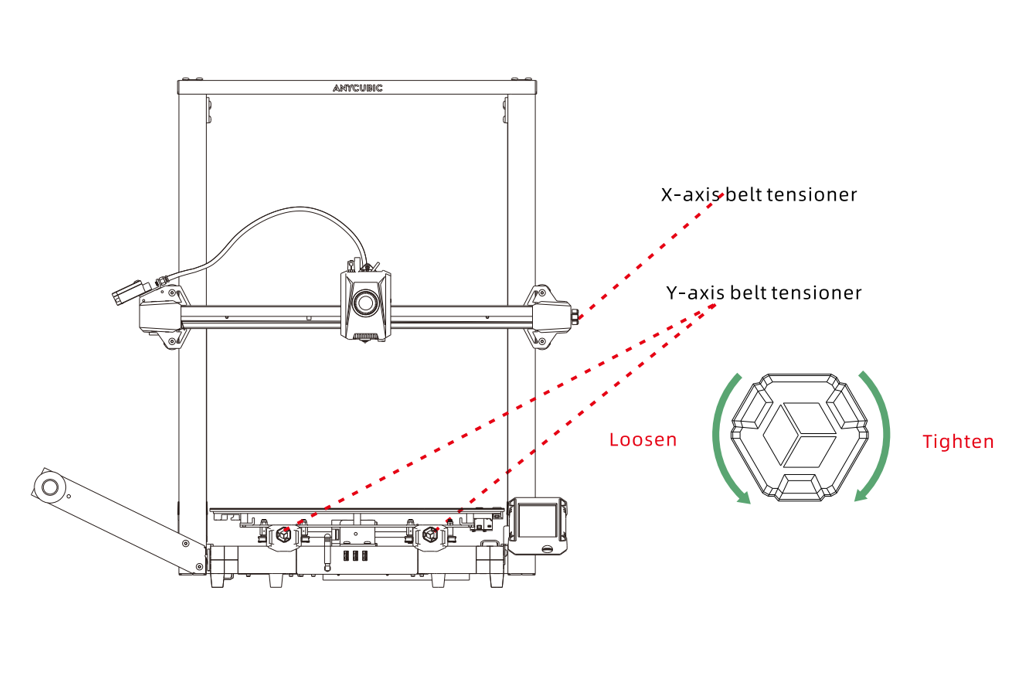

1. Отрегулируйте ремни по осям X и Y
Поверните натяжные регуляторы осей X и Y по часовой стрелке до упора, чтобы полностью натянуть ремни. Затем поверните каждый из них против часовой стрелки на один полный оборот.
Поверните натяжные регуляторы осей X и Y по часовой стрелке до упора, чтобы полностью натянуть ремни. Затем поверните каждый из них против часовой стрелки на один полный оборот.
2. Регулировка натяжения шкивов
Смещение слоёв может быть вызвано слишком тугой настройкой шкивов.
Попробуйте немного ослабить шкивы, чтобы обеспечить плавное движение соответствующих узлов без заметного люфта при покачивании.

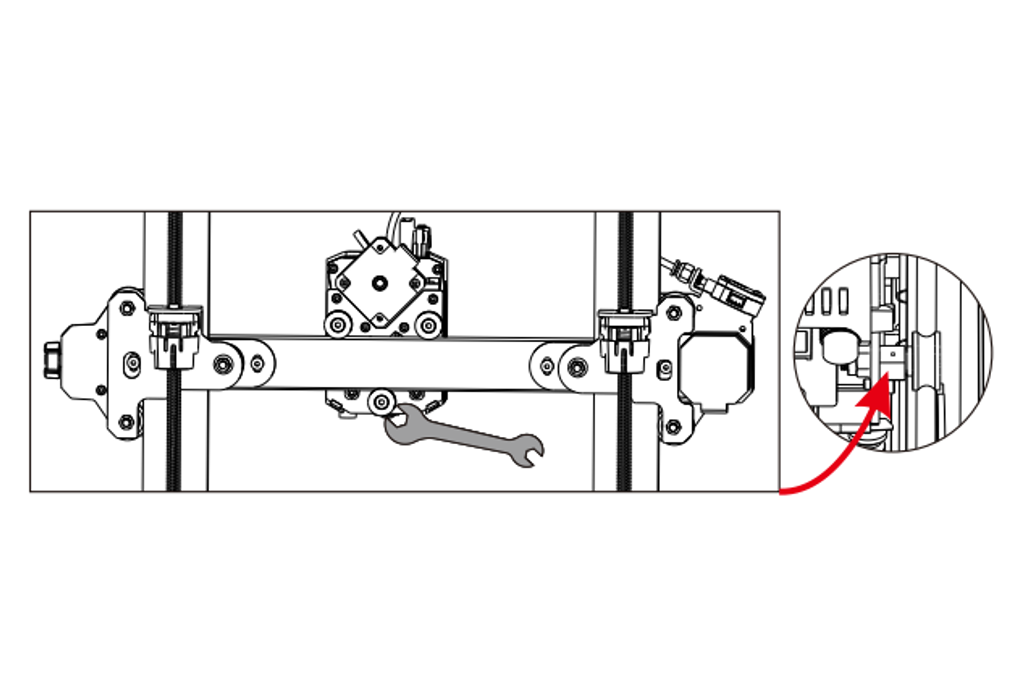

① С помощью гаечного ключа отрегулируйте эксцентриковые проставки с шестигранником, расположенные под печатающей головкой, до тех пор, пока она не будет двигаться плавно и без люфта.
Смещение слоёв может быть вызвано слишком тугой настройкой шкивов.
Попробуйте немного ослабить шкивы, чтобы обеспечить плавное движение соответствующих узлов без заметного люфта при покачивании.
① С помощью гаечного ключа отрегулируйте эксцентриковые проставки с шестигранником, расположенные под печатающей головкой, до тех пор, пока она не будет двигаться плавно и без люфта.

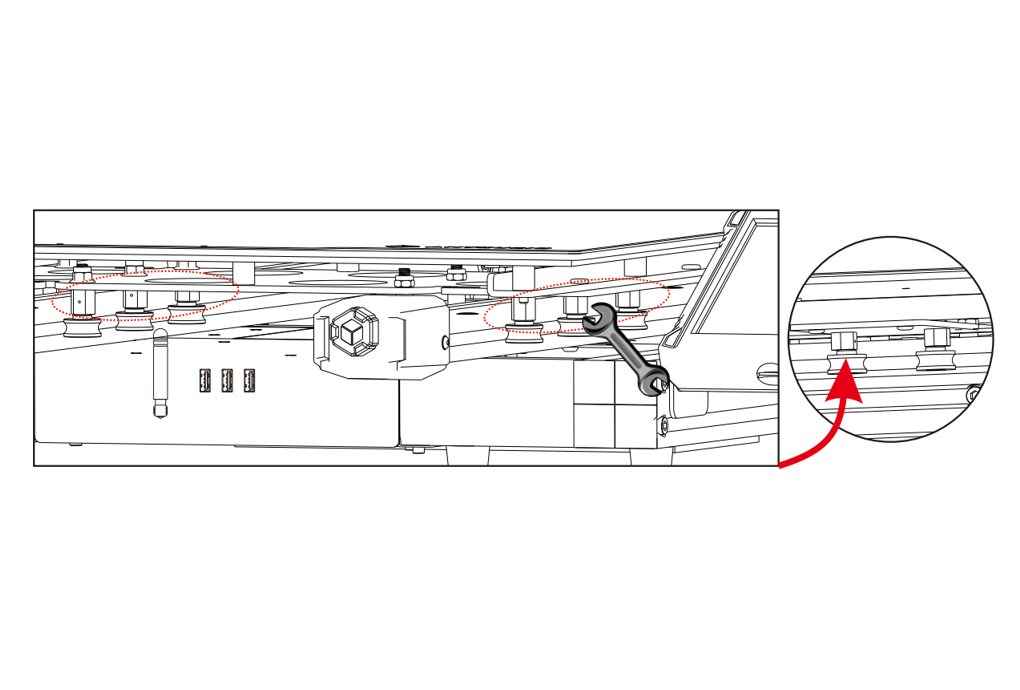

② С помощью гаечного ключа отрегулируйте эксцентриковые проставки с шестигранником, расположенные под столом (hotbed), до тех пор, пока он не будет двигаться плавно и без люфта.
Порядок регулировки:

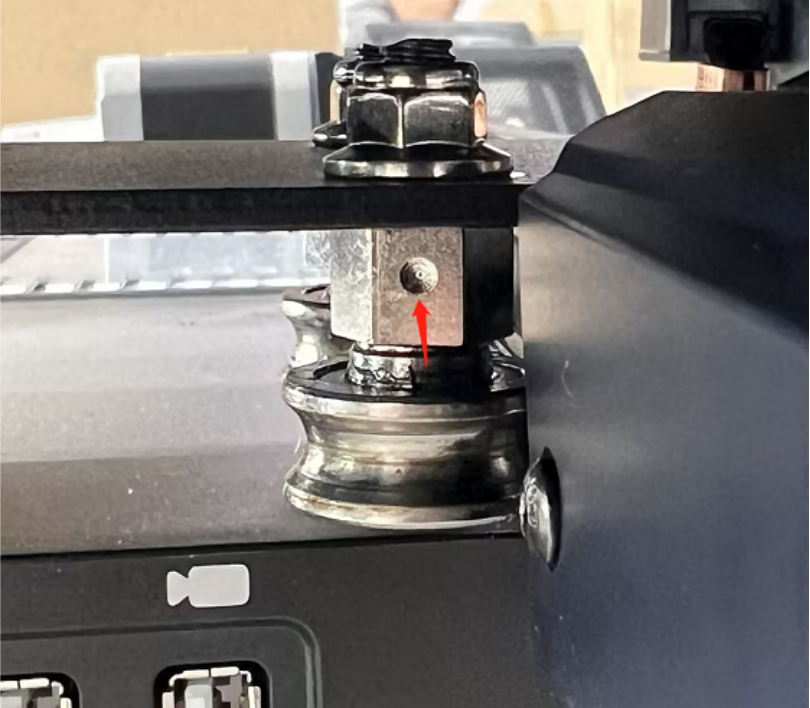

Сначала убедитесь, что вогнутая метка на гайке направлена на вас.
Поворачивайте по часовой стрелке для затягивания и против часовой — для ослабления.
Сначала убедитесь, что вогнутая метка на гайке направлена на вас.
Поворачивайте по часовой стрелке для затягивания и против часовой — для ослабления.

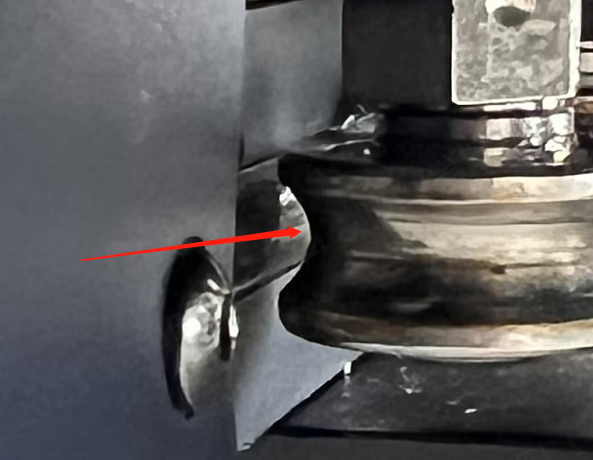

Затем ослабьте подшипники до тех пор, пока не появится зазор между направляющей и подшипниками.
Затяните подшипник до тех пор, пока он плотно не приляжет к направляющей — нет необходимости затягивать сильнее.
3. Проверьте надёжность крепления синхронных шкивов на моторах
Если смещение слоёв происходит влево-вправо, этот шаг можно пропустить.
Ось Y на принтере Kobra 2 Max приводится в движение с помощью комбинации моторов и синхронных шкивов.
Во время транспортировки винты на синхронных шкивах могли ослабнуть, что может привести к смещению слоёв.
Рекомендуется проверить, совмещены ли винты со шлицом (плоской стороной) вала мотора оси Y и не ослаблены ли они.

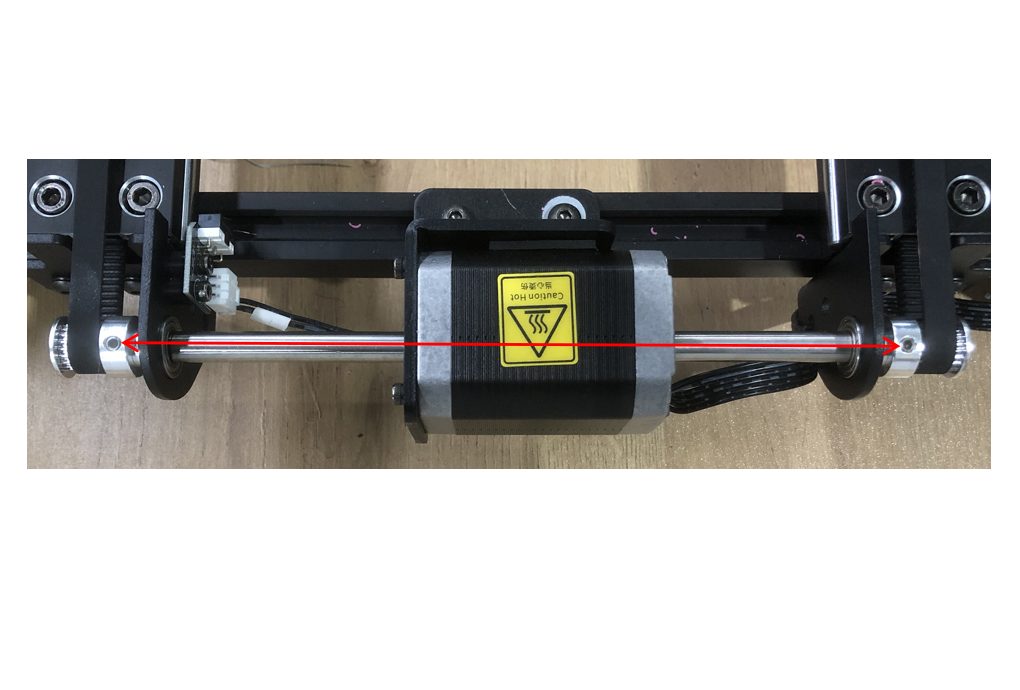

Ориентируясь на видео и изображение ниже, передвиньте подогреваемый стол и убедитесь, что как минимум по одному винту с каждой стороны совпадают по прямой линии.
Если смещение слоёв происходит влево-вправо, этот шаг можно пропустить.
Ось Y на принтере Kobra 2 Max приводится в движение с помощью комбинации моторов и синхронных шкивов.
Во время транспортировки винты на синхронных шкивах могли ослабнуть, что может привести к смещению слоёв.
Рекомендуется проверить, совмещены ли винты со шлицом (плоской стороной) вала мотора оси Y и не ослаблены ли они.
Ориентируясь на видео и изображение ниже, передвиньте подогреваемый стол и убедитесь, что как минимум по одному винту с каждой стороны совпадают по прямой линии.

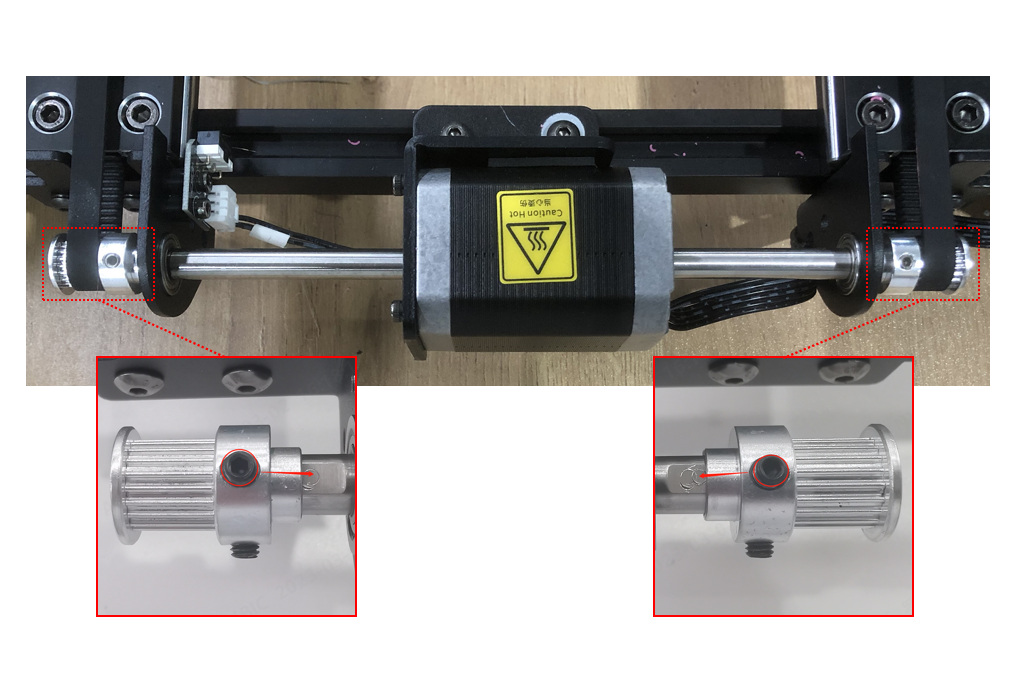

Если винты не находятся на одной прямой, воспользуйтесь шестигранным ключом M2.0, чтобы слегка ослабить два винта на синхронном шкиве.
Слегка сдвиньте синхронный шкив наружу, пока не станет видна плоская сторона вала мотора оси Y.
Совместите отверстия под винты с плоской стороной вала и затем затяните винты.
Слегка сдвиньте синхронный шкив наружу, пока не станет видна плоская сторона вала мотора оси Y.
Совместите отверстия под винты с плоской стороной вала и затем затяните винты.

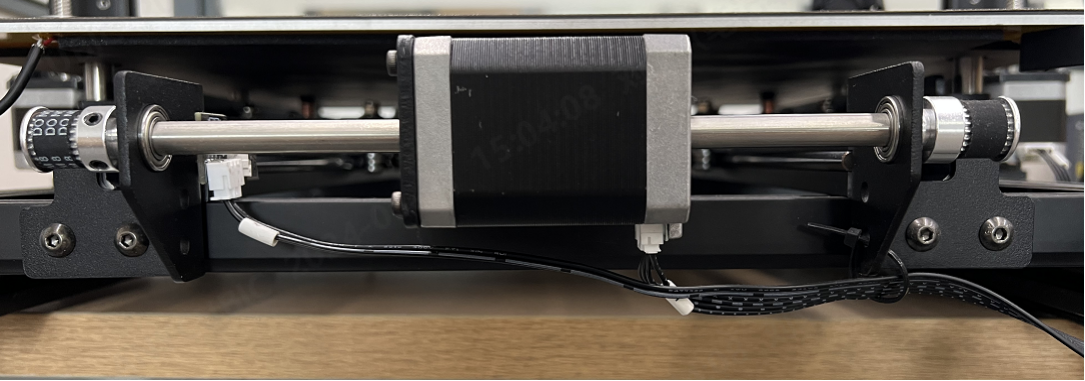

4. Проверьте, параллелен ли мотор оси Y
Если мотор оси Y установлен с перекосом, это может привести к расслоению модели во время печати.
Если мотор оси Y установлен с перекосом, это может привести к расслоению модели во время печати.
Порядок регулировки:

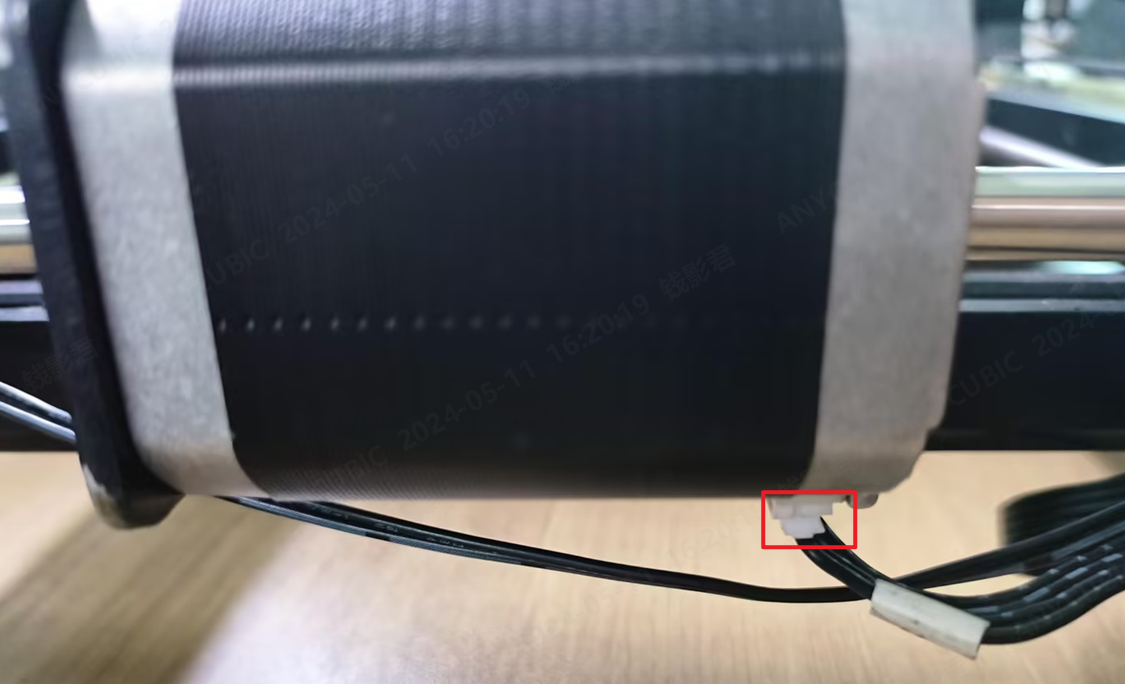

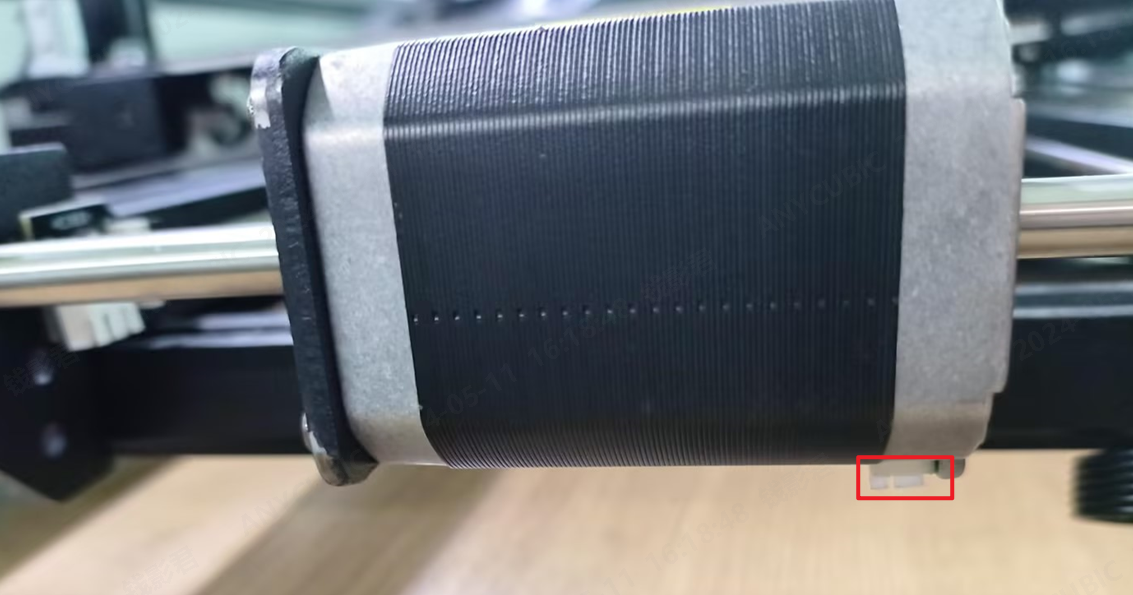

Сначала выключите принтер и отключите провод, соединяющий мотор.
Сначала выключите принтер и отключите провод, соединяющий мотор.

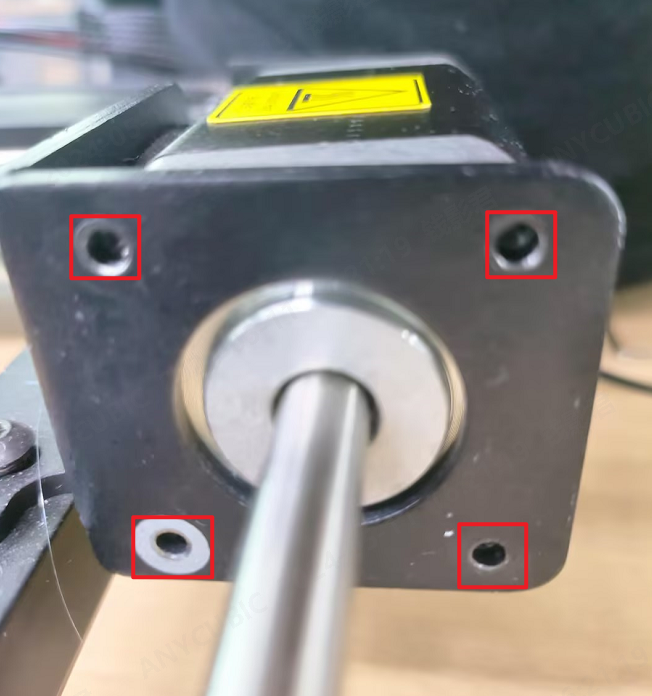

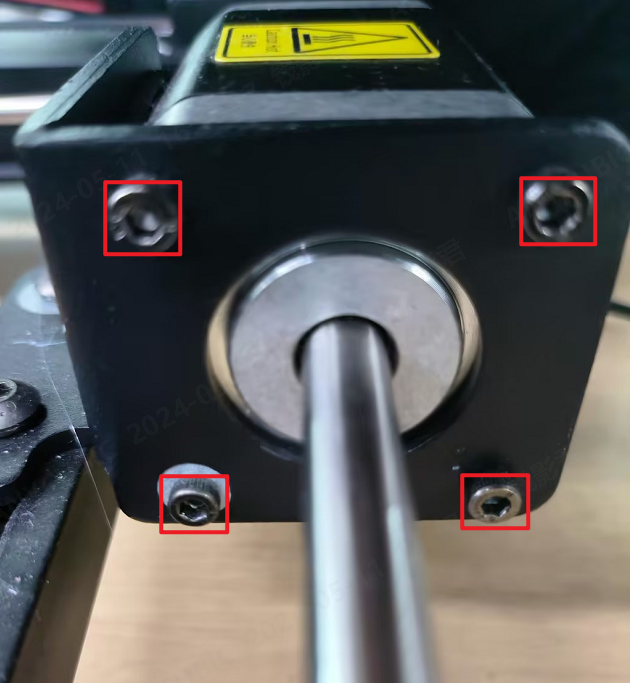

С помощью шестигранного ключа S2.5 выкрутите четыре винта, фиксирующих мотор.

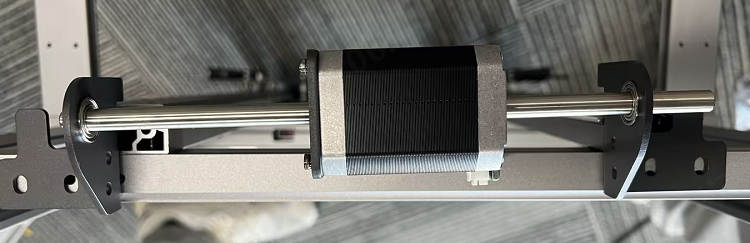

Отрегулируйте положение мотора в соответствии с изображением ниже, чтобы он располагался строго параллельно монтажной поверхности.
Затем аккуратно выровняйте мотор так, чтобы его основание было параллельно монтажной поверхности. После этого вновь закрепите мотор, равномерно затянув все четыре винта.
В завершение вставьте провод подключения мотора обратно в разъём — на этом настройка завершена.

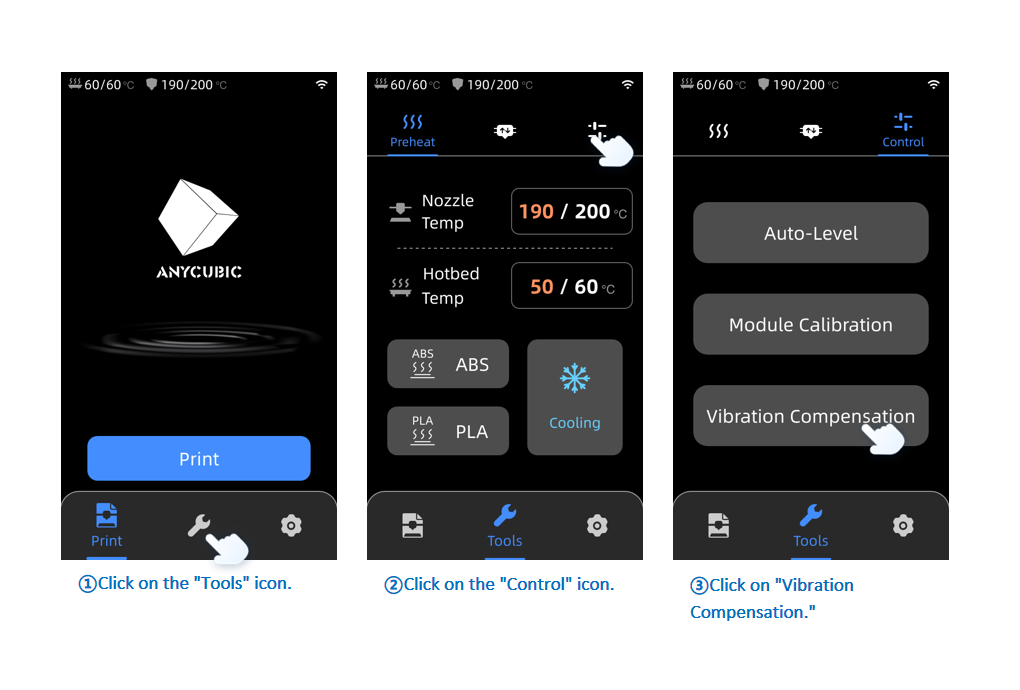

5. Компенсация вибраций

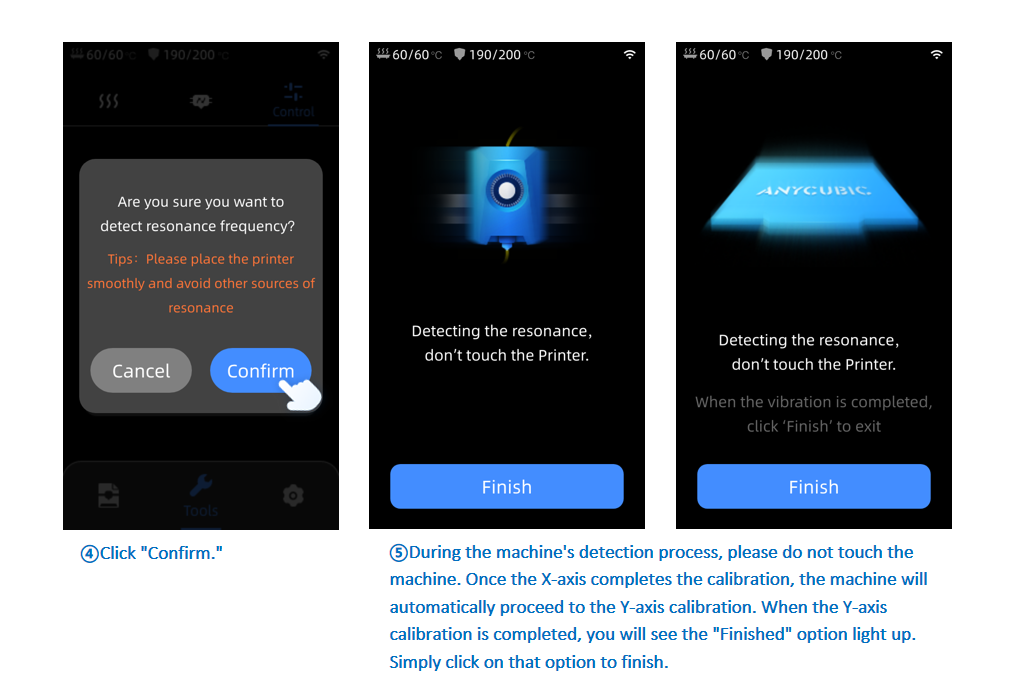

Установите принтер на устойчивую поверхность или стол, не подверженный вибрациям, и выполните операцию компенсации вибраций.
(Не размещайте принтер на скользкой поверхности, чтобы он не смещался из-за вибраций во время теста.
Также избегайте прикосновений к принтеру во время обнаружения резонансных частот.)
Установите принтер на устойчивую поверхность или стол, не подверженный вибрациям, и выполните операцию компенсации вибраций.
(Не размещайте принтер на скользкой поверхности, чтобы он не смещался из-за вибраций во время теста.
Также избегайте прикосновений к принтеру во время обнаружения резонансных частот.)
6. Настройка параметров

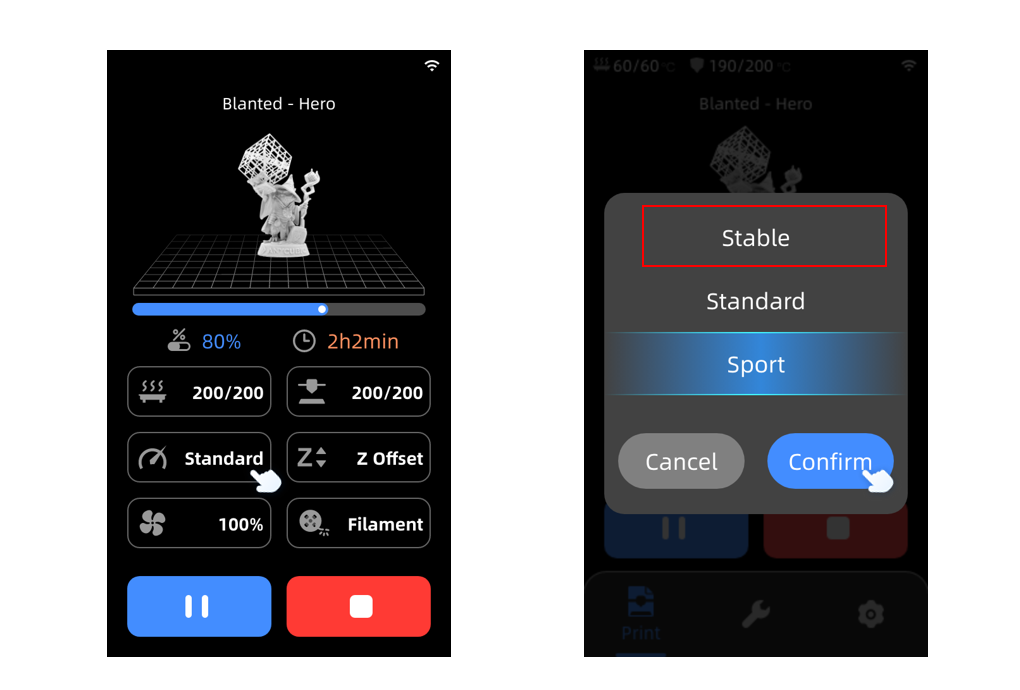

Попробуйте установить для печати режим Stable (Стабильный), чтобы снизить вероятность смещения слоёв.
Также можно использовать официальные тестовые файлы, чтобы проверить, не вызвана ли проблема некорректными параметрами печати.
Попробуйте установить для печати режим Stable (Стабильный), чтобы снизить вероятность смещения слоёв.
Также можно использовать официальные тестовые файлы, чтобы проверить, не вызвана ли проблема некорректными параметрами печати.
Заключение
Смещение слоёв при печати может быть вызвано множеством факторов — от механических неполадок до неправильных настроек. Следуя описанным выше шагам, вы сможете последовательно проверить и устранить возможные причины этой проблемы на вашем Anycubic Kobra 2 Max.
Не забывайте регулярно обслуживать принтер, проверять натяжение ремней, надёжность креплений и актуальность параметров печати. В случае, если проблема сохраняется после всех проверок, рекомендуется обратиться в техподдержку Anycubic для получения дополнительной помощи.
Пусть ваша печать будет стабильной, а модели — идеальными!
Смещение слоёв при печати может быть вызвано множеством факторов — от механических неполадок до неправильных настроек. Следуя описанным выше шагам, вы сможете последовательно проверить и устранить возможные причины этой проблемы на вашем Anycubic Kobra 2 Max.
Не забывайте регулярно обслуживать принтер, проверять натяжение ремней, надёжность креплений и актуальность параметров печати. В случае, если проблема сохраняется после всех проверок, рекомендуется обратиться в техподдержку Anycubic для получения дополнительной помощи.
Пусть ваша печать будет стабильной, а модели — идеальными!
